外科植入物磁共振兼容性-磁致位移力实验装置解析

一、实验装置的核心功能

磁致位移力实验装置用于评估外科植入物在磁共振（MR）环境中的安全性，通过测量植入物在静态梯度磁场中受到的磁力，判断其是否会因磁场作用发生位移或移位，从而避免对患者造成组织损伤或影响诊断准确性。

二、实验装置的关键技术参数

悬挂系统

材料：采用无磁材料（如尼龙纤维或聚四氟乙烯线），确保悬挂线不干扰磁场测量。

重量限制：悬挂线重量需小于植入物重量的1%，以避免额外重力干扰。

三维调节平台：支持植入物在X/Y/Z轴±5mm范围内微调，确保与磁场中心对齐，提高测试精度。

偏移角测量

测量范围：-90°~0°~90°，最小刻度0.5°，可精确捕捉植入物在磁场中的微小偏移。

判定标准：若植入物偏移角小于45°，则磁致位移力小于其自身重力，判定为安全；否则需进一步评估风险。

外形与尺寸

典型尺寸：300mm×350mm×300mm（长×宽×高），紧凑设计适应实验室空间需求。

无磁支架：采用无磁陶瓷导轨等材料，避免装置本身对磁场产生干扰。

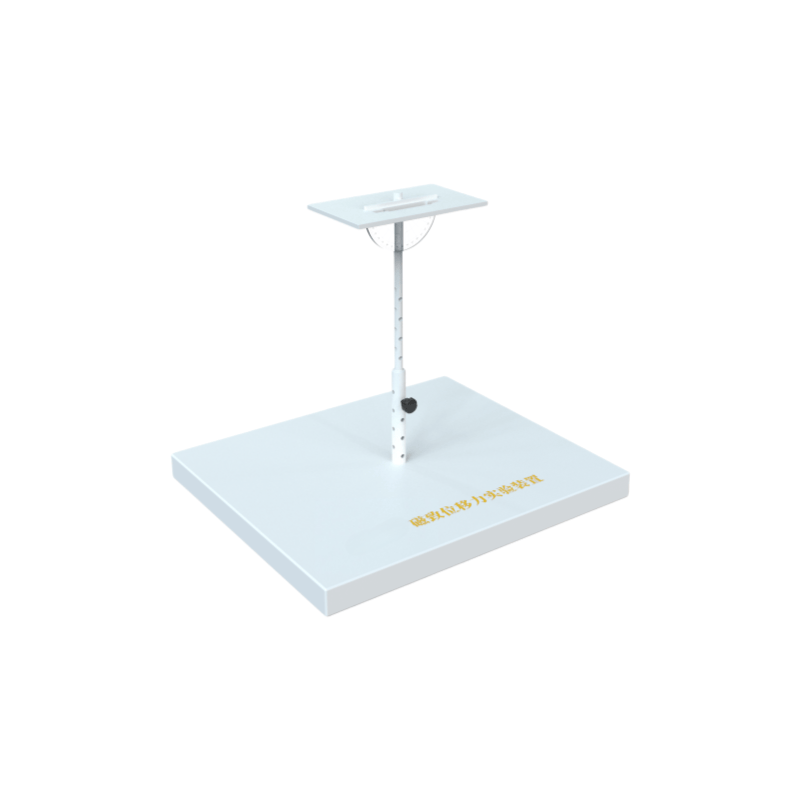

外科植入物磁共振兼容性-磁致位移力实验装置

三、实验装置的配置清单

主机：集成磁场发生器、位移测量系统及数据处理模块。

产品合格证：确保设备符合相关标准（如YY/T 0987.2-2016）。

使用说明书：提供详细操作步骤、维护指南及安全注意事项。

产品画册：展示设备外观、技术参数及应用案例。

外科植入物磁共振兼容性-磁致位移力实验装置

四、实验装置的应用场景

骨科植入物测试

评估人工关节、骨板、螺钉等在MR环境中的位移风险，确保其不会因磁场作用松动或移位。

心血管植入物测试

针对支架、瓣膜等，验证其在强磁场中的稳定性，避免对血流动力学产生干扰。

神经外科植入物测试

测试动脉瘤夹、脑深部刺激器等在MR扫描中的安全性，防止因磁力导致功能异常或组织损伤。

五、实验装置的操作流程

样品准备

选择具有代表性的最终成品植入物，避免测试前进行任何可能改变其磁特性的处理。

装置校准

调整三维调节平台，使植入物质心位于磁场梯度最大位置，确保测试条件一致性。

偏移角测量

悬挂植入物，释放后记录其偏移角，重复多次取平均值以提高数据可靠性。

数据分析

根据偏移角判定磁致位移力是否安全，结合其他测试（如射频致热、图像伪影）综合评估植入物MR兼容性。

六、实验装置的行业标准与认证

国内标准：遵循YY/T 0987.2-2016《外科植入物磁共振兼容性 第2部分：磁致位移力试验方法》，明确测试条件、设备要求及数据分析方法。

国际标准：参考ASTM F2502等国际规范，确保测试结果全球互认。

安全分类：根据测试结果，将植入物分为“MR安全”“MR条件性安全”和“MR不安全”三类，指导临床应用。
