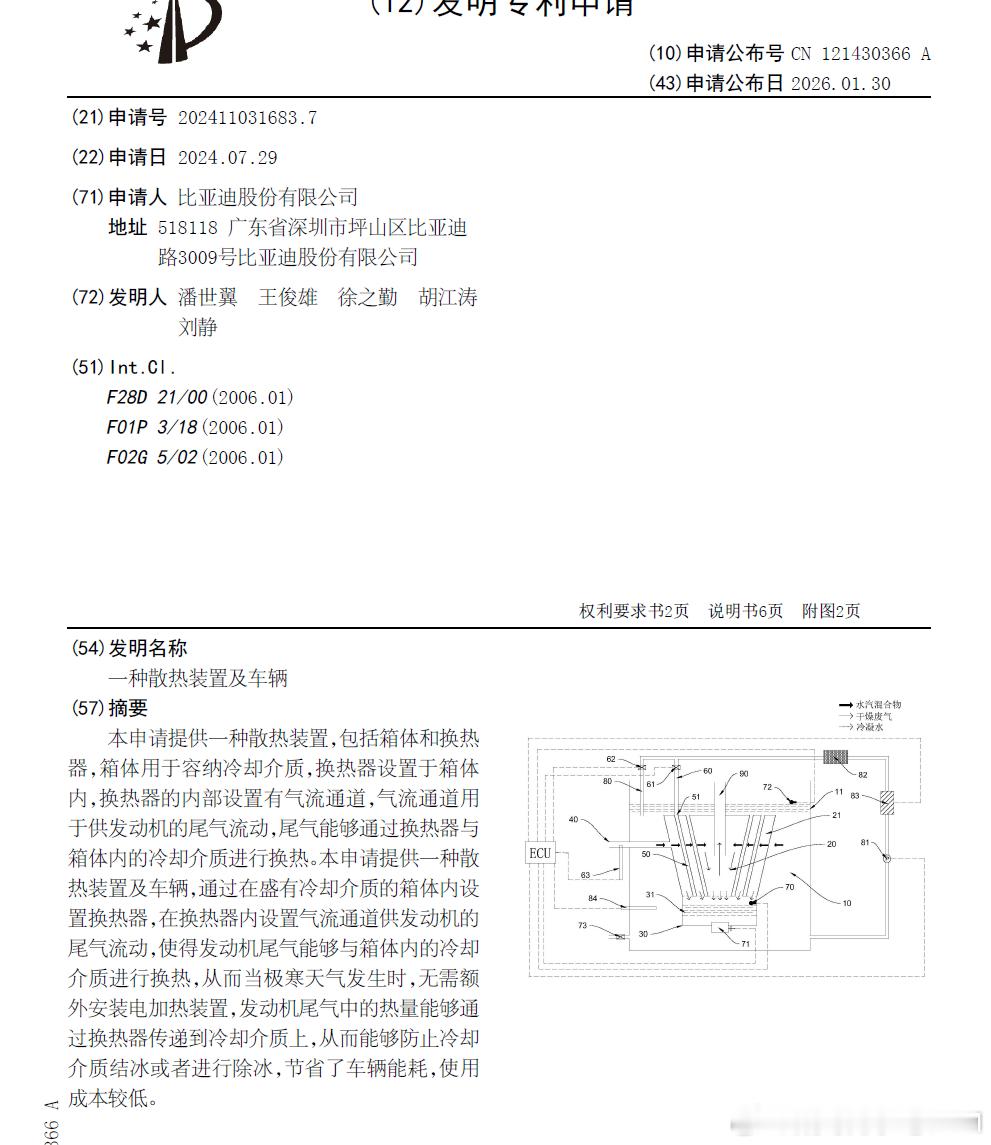

技术巡猎 比亚迪 “一种散热装置及车辆”---看似是散热，其实是极寒工况下的问题。极寒场景里，冷却介质可能结冰，结冰后整车很多功能就不是“性能下降”了，而是完全不可控的状态了。堆一套电加热当然是种答案，但也太粗暴了对吧？这个专利就很复古了---老派而实用。

发动机尾气，这本来要丢掉的热量，拿回来了。用于将箱体里的介质给“烫醒”，与此同时尾气里的水蒸气可以冷凝出来集中管理，甚至回收进入系统里头。

它有一个装冷却介质的箱体（你可以理解成储液箱/水箱），箱体里有一个换热器。换热器内部做“气流通道”，尾气就从里面走，箱体里装的冷却介质在外面包着换热器，热量是通过壁面完成传递的。极寒时尾气温度一上来，介质温度也就跟着被抬升起来了，目的就是防冻或化冰，让循环重新得以实现。

但真正有意思的点在“水”上。尾气遇冷的时候会凝结出水，如果放任它在气道里乱跑，轻则积水、重则腐蚀、再狠一点就是低温结冰与堵塞。专利里给了一个配套结构：集水件+集水腔。气流通道内壁形成的冷凝水可以被引导、汇集、滴落，集中到集水腔里，再通过出水口/阀门排走，或者干脆回到箱体里继续参与循环。它甚至把“换热器+集水件”作为一个可集成的总成来进行描述---这就不只是换热器了，它更接近一个“换热+水汽分离”的组合件。

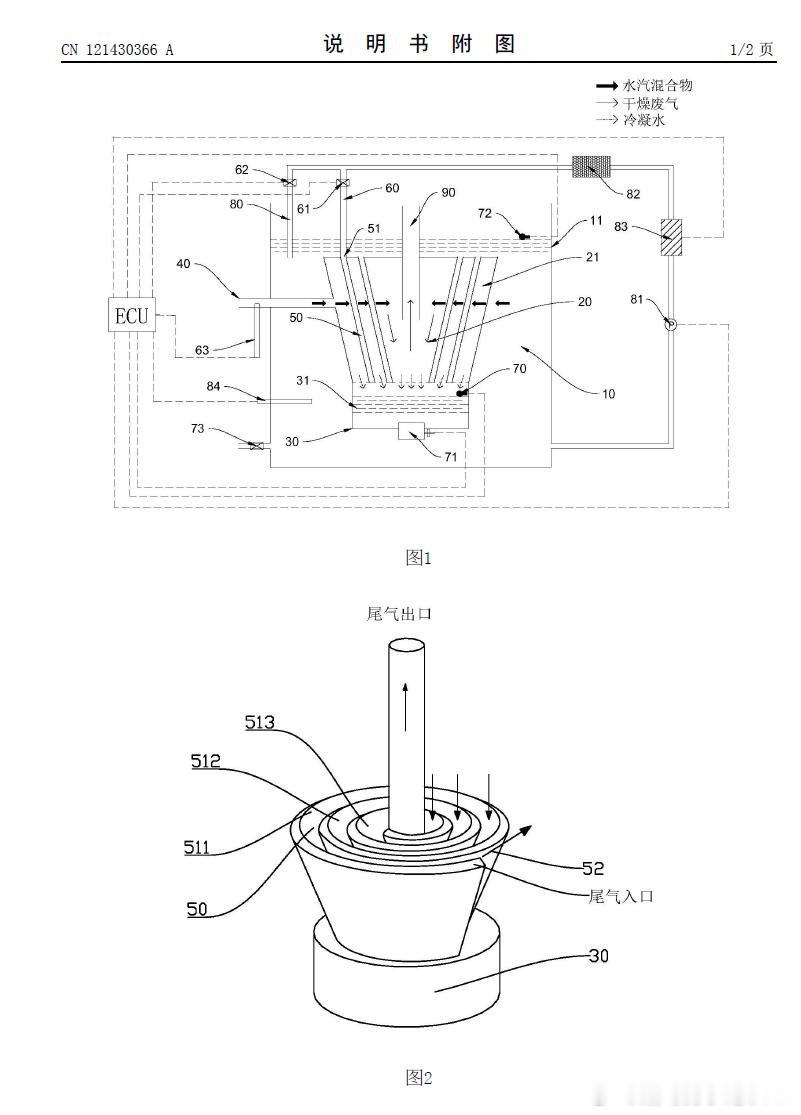

为了让冷凝更可控、换热更高效，换热管壁做成了螺旋状多层结构：径向由外向内，一圈圈往里卷。尾气走螺旋的气流通道，冷却介质则可以走在多层螺旋壁之间形成的介质通道里，你可以这么理解，在有限的体积里，“路程”和“接触面积”都拉长了，热就更容易完成传导了，水也更容易在内壁上凝结出来。与此同时，螺旋气流会带来一定旋转运动，水滴因为惯性和密度差更容易被甩向外侧，聚大后顺着重力落入集水件里去。

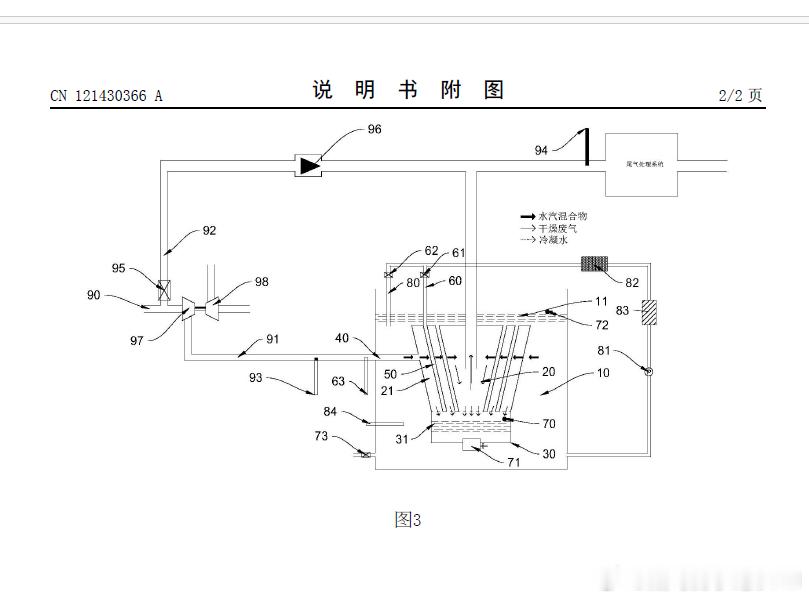

然后是它的控制与系统接口。冷却介质侧有管路、流量阀、温度传感器，ECU根据尾气温度去调节介质流量。还设计了多个入口---尾气温度高就开更多入口，提高介质流量、提升换热效率；尾气温度低就收敛入口，避免系统无谓波动。水位可以被纳入监测：集水腔和箱体都可以布水位计，水位高了就触发排放，或者按策略定时排放，至少不会让水在一个角落里越积越多。

关键是尾气侧的分流。专利把发动机排气通道拆成第一子通道和第二子通道，第一子通道连到了这个换热器的气流通道，让一部分尾气进箱体换热/冷凝，第二子通道去尾气处理系统（后处理）。第二子通道上还有尾气旁通阀，并配了压力传感器；第一子通道也布置了压力传感器。控制器可以通过旁通阀开度，去调“进箱体的尾气量”。专利里把“水位过高/过低”写成了旁通控制的触发条件之一：尾气多了，冷凝水就比较多；尾气少了，系统就回归常规排气路线。与此同时，还有一个单向阀防逆流，边界条件就此基本上补齐了。

真实用车场景里能干嘛呢？北方冬天，最烦的就是“局部冻结”这种隐蔽的问题---它其实不是整车都处于低温状态，只是是某个箱体、某段管路、某个低点优先会被冻住。这时候你硬上电加热，意味着多了额外的能量消耗，控制复杂度和可靠性风险就抬上来了。尾气热回收在这里属于另外一种路线：热源是天然存在的，只是关键在于你能不能把热“送到该送的地方”，并且把副产物（冷凝水）变成可控的变量。专利里，换热、水管理、阀控、传感器、旁通分流都写进来了，本质就是准备把一个极寒场景的“失效链”给拆断。

当然，落地层面也有现实的课题。尾气冷凝水里可能带杂质，所以专利给了第二管路，串上了水泵和水处理器（水处理器可以包含过滤器和/或冷却器），并配备了第二流量阀与第二温度传感器，另一个现实是背压与后处理的影响，所以才要双子通道+旁通阀+压力监测，尽量把“热回收介入”控制在对排气主线影响可接受的区间里。
