当你测量一个十英尺长折弯件的两端时，读数都显示为完美的90度。然而，当你检查中心部位时，角度却展开到了92度。很自然地，你会怀疑是钢材材质不均或是模具磨损。但真正的问题并非材料，而是你的机器在压力下发生了物理弯曲。这种现象被称为“独木舟效应”，即折弯机本体在成形负载下发生弯曲，导致加工出的零件两端紧、中间松，其形状恰似一叶独木舟。

因此，在选择合适的折弯机模具或对现有设备进行升级以提高精度时，关键在于充分理解这一影响。

“两端精准，中间变形”问题的物理学原理

要理解为何您的工件会像独木舟一样弯曲，您首先需要摒弃折弯机是绝对刚性结构的观念。在巨大的弯曲压力下，即便是铸铁和钢材也会表现出弹性——它们会像刚性极强的弹簧一样发生形变。

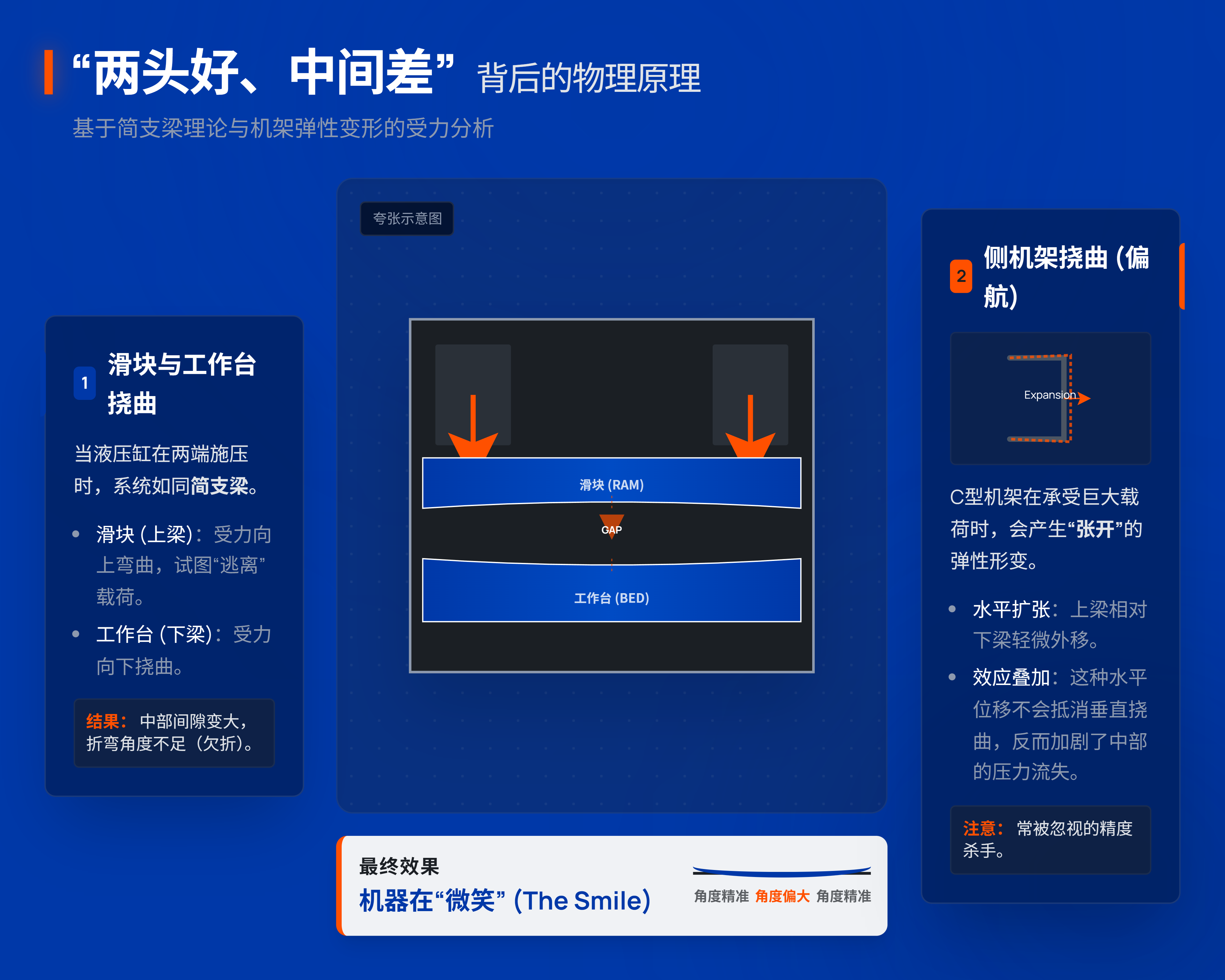

“两头好、中间差”问题背后的物理原理

当两端的液压缸推动滑块向下压向工件时，整个系统的受力行为非常类似于一个简支梁。压力施加在两端，而阻力则分布在整个长度上。因此，两种类型的变形会同时发生：

滑块与工作台弯曲：上滑块（滑块）中部会向上拱起，试图脱离负载，而下工作台（床身）则向下偏斜。这导致机器中间的间隙比两端更大。更大的间隙意味着冲头无法将材料压入下模足够的深度，从而在工件中部产生弯曲角度不足的问题。

侧框架偏转（扭转变形）：这是许多操作人员容易忽略的一种细微效应。大多数折弯机采用C型框架结构，在重负荷下容易产生弹性张开。当侧框架发生弹性拉伸时，上梁会相对于下梁产生微小的位移。由于液压缸安装在侧框架上，这种水平方向的扩张会叠加到垂直方向的挠度上，从而进一步削弱折弯机中心区域的实际成型压力。

其结果是，折弯机看起来像是在对你“微笑”。在液压压力作用最直接的机器两端，滑块与工作台仍能保持紧密对正，从而在此处形成正确的折弯角度。然而，在材料支撑最薄弱的中心区域，梁体发生分离，导致折弯角度张开。

为确保加工精度的一致性，为您的折弯机配备专用的挠度补偿系统或高精度的天田（Amada）折弯模具，可以显著减少这些偏差。

60%法则：为何偏转多发生在中部

偏转并非呈直线发生，而是遵循一条抛物线轨迹。如果你要绘制一台10英尺折弯机上压入深度减少的曲线图，你不会看到从两端到中心简单的线性梯度变化。相反，图表会呈现一个拱形——这表明，随着你远离两侧机架，精度损失会加速。

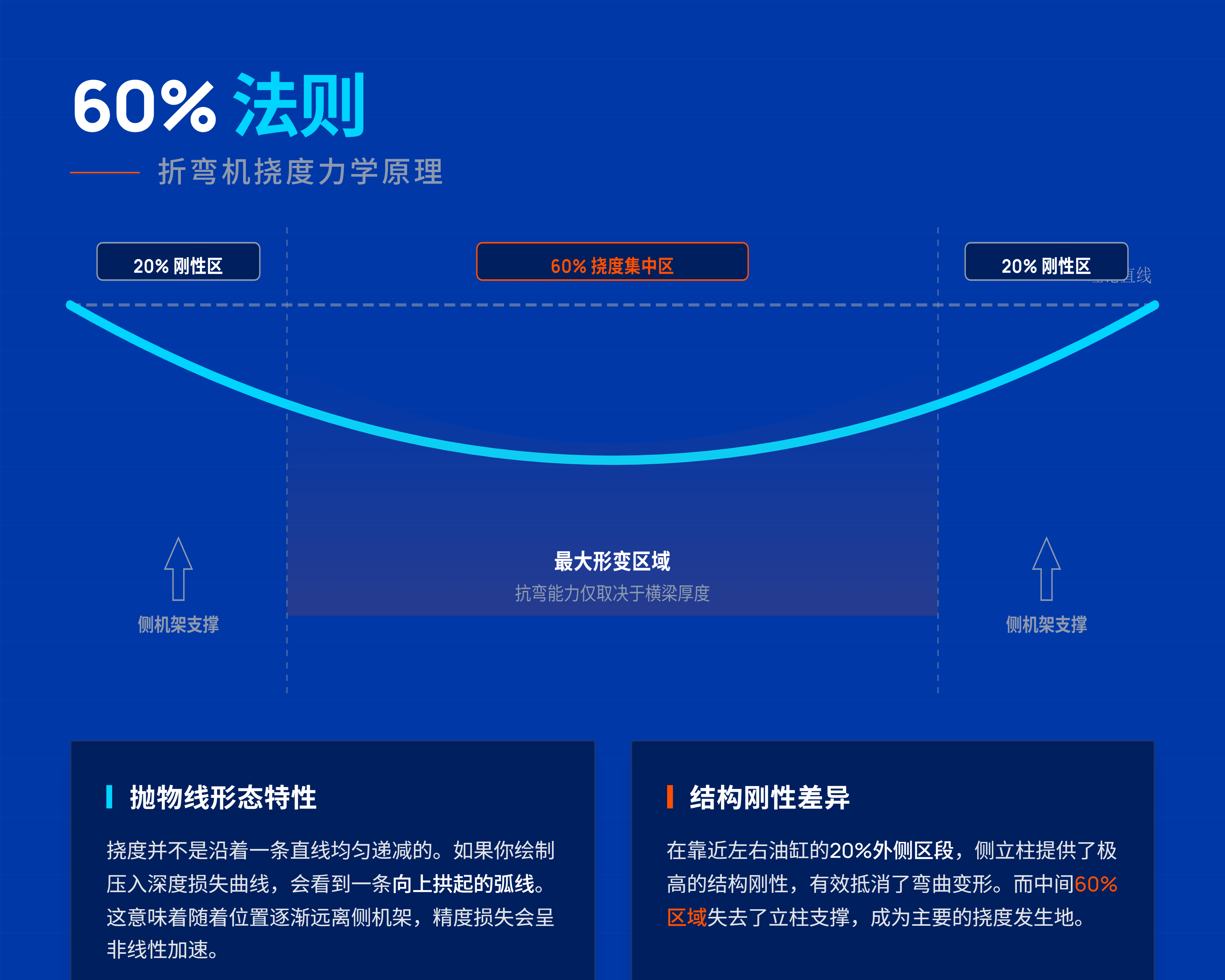

60%法则

根据偏转力学中的“60%法则”，大部分与目标角度的偏差发生在两侧机架之间跨度的中央60%区域内。靠近每个油缸的外侧20%区域——即左右两端——受益于侧立柱的结构刚性，能有效抵抗弯曲。

然而，一旦超出这些加强的边缘区域，抗弯曲能力便会急剧下降。在这个中央“危险区域”内，结构抵抗成型压力的能力完全依赖于横梁的截面深度和厚度，而非机架的垂直支撑。

这种弯曲的集中性解释了为何垫片调整很少是简单的直线操作。你不能仅仅在中部区域插入等厚度的垫片。为了抵消抛物线型的偏转模式，挠度补偿系统——无论是手动的还是CNC控制的——都必须施加与曲线相匹配的补偿力：在中心最强，并向两端更刚性的20%区域迅速递减。

如何区分机床偏转、模具磨损与材料变异

在安装挠度补偿系统或开始任何模具垫片调整之前，你需要确认偏转确实是问题的根源。“中心疲软”可能源于三个不同的问题：机床偏转、模具磨损或材料不一致。

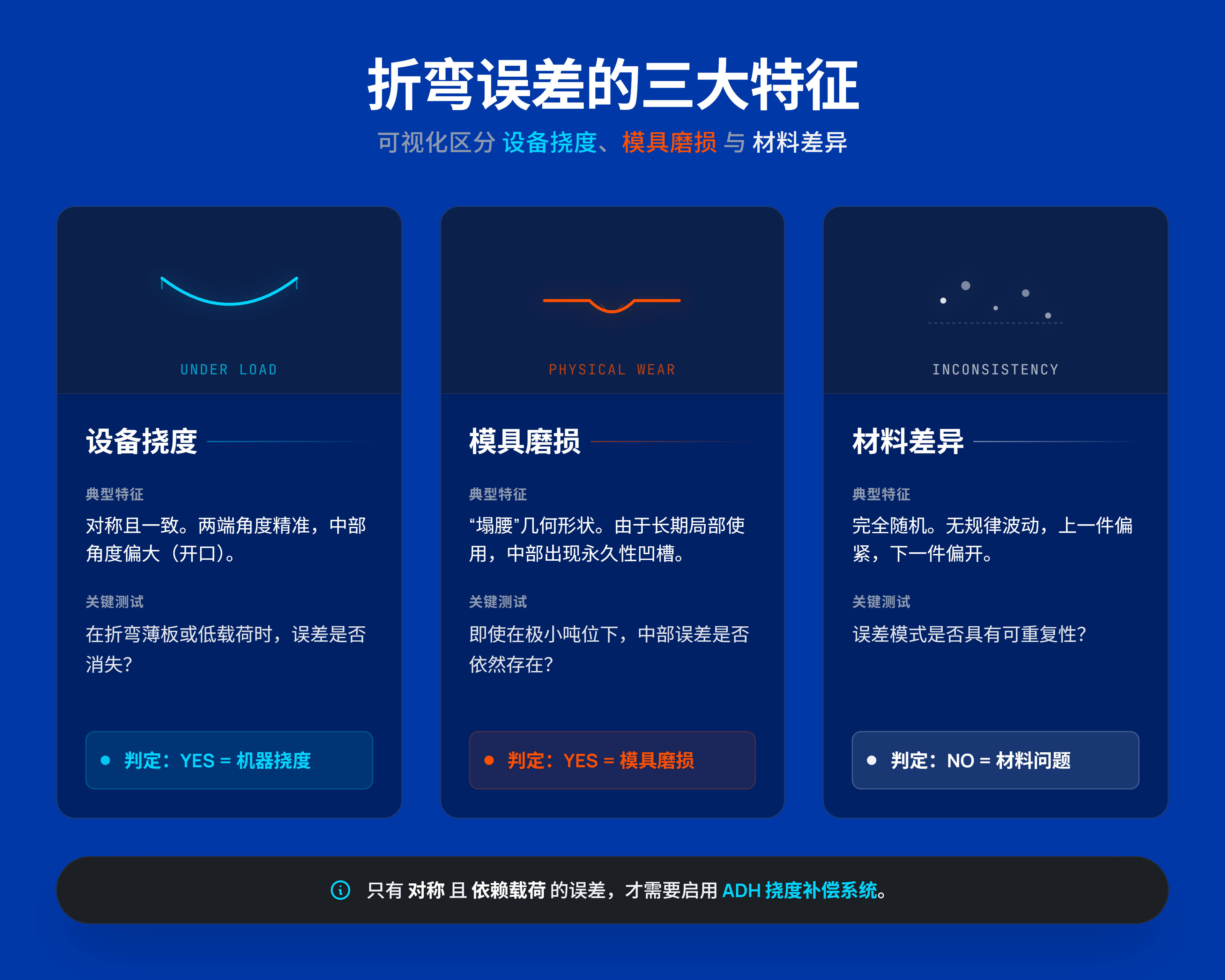

折弯误差的三大特征

要识别偏转，请检查误差模式在整个生产过程中是否保持一致。

挠度特征：当角度偏差呈对称分布——两端读数一致（例如均为90°），而中心位置持续偏大（例如92°）——且该模式在同一批次的多件工件上重复出现时，您所面对的就是机器挠度问题。随着吨位增加（加工更厚的材料或使用更小的V型模开口），该效应会愈发明显；而在加工薄板时则会减弱。如果在折弯薄铝板时问题消失，那么问题几乎可以肯定是与载荷强度相关的机器挠度。

刀具磨损特征：刀具磨损几乎从不均匀发生。如果您的下模呈现“马鞍形”——因长期在床身中部折弯短工件而导致中心部位磨损——那么即使在轻载荷下也会出现折弯误差。仔细检查下模圆角半径：如果中心有明显沟槽或磨损，而两端没有，那么您所观察到的“中间凸起效应”源于磨损的刀具几何形状，而非机器挠度。

材料变异特征： 当您的折弯角度波动无常、毫无规律可循时——例如一个工件中间角度偏小，下一个却偏大，或者一侧偏小而另一侧偏大——罪魁祸首就是材料的不一致性。常见原因包括轧制方向不规则、厚度不均或板材中存在局部硬点。挠度遵循可预测的物理定律，产生可重复的结果；而材料不一致性则完全是随机的。

在诊断更深层次问题之前，请使用Wila或Euro等高品质折弯机模具系列的产品进行更换，以排除刀具变量带来的干扰。

通过确认误差模式既对称又依赖于载荷，您就可以确定需要进行挠度补偿。只有在完成此验证后，您才能超越诊断阶段，开始实施有效的校正措施。

在许多钣金车间，手动垫片被视为一门“祖传手艺”——这是经验丰富的操作工引以为傲的标志，他们仅凭塞尺和耐心就能凭直觉调平机床。然而，这种看法美化了这种过时且成本高昂的方法。依赖垫片并非技艺的证明，而是一种生产风险，它将你的效率与个人的手艺深度绑定。虽然垫片可以暂时解决几何问题——例如抵消滑块和床身挠度引起的“船形效应”——但这是一种试图用静态调整来解决动态问题的方法。一旦你更换材料、厚度或吨位，那个精心构建的解决方案就会成为下一个误差来源。

如果你仍在依赖垫片，是时候考虑采用专用折弯机模具或集成挠度补偿系统所带来的性能提升了，它们能够自动适应负载变化。

“纸娃娃”法：为何垫片只是权宜之计

尽管垫片的原理看似简单，但这种方法从根本上与多品种、小批量的生产模式不兼容。操作工通常使用所谓的“纸娃娃”法——将薄金属条、黄铜垫片，甚至纸张堆叠在模具中心下方。通过将这些材料分层堆叠成阶梯状或金字塔状，他们人为制造出一个物理“凸起”来补偿滑块的挠度。这个名字很贴切：就像折叠纸娃娃一样，这个过程需要通过反复试错来塑造曲线，直到试折出的工件看起来方正且均匀。

这种手工打造的变通方法在单一、连续的生产批次中或许能勉强应付，但一旦更换加工任务，它便立刻失效。因为垫片堆是松散的——仅靠模具自身的重量固定——它无法被完整保存或精确复位于下一次安装。一旦拆卸模具，垫片堆要么散落，要么坍塌，迫使操作工为下一次设置从头开始重建凸起。此外，用于垫片的材料通常并非为承受折弯过程中产生的极端压应力而设计。

一个令人惊讶的常见故障会在生产过程中发生：即便是“完美”的垫片堆叠，也可能在多次循环后移位或损坏。随着折弯机持续运行，热量积聚和持续的压缩力会逐渐使箔片垫片变形，或导致叠加的金属条疲劳。一套在早上8点还能折出完美角度的设置，到了10点就可能开始生产出扭曲的零件，因为垫片堆叠沉降或移位了——这使一个看似只需折弯十次就能解决的快速调整，演变成了一场全面的维护问题。

隐藏在设置、试折和拆卸背后的劳动力成本

垫片法的真实成本很少以直接费用的形式出现——它隐藏在“设置时间”这个更宽泛的类别里。然而，数据清晰地揭示了其对利润的侵蚀。一次典型的垫片调整在每次换模时需要15到30分钟。在此期间，折弯机并未进行生产；相反，操作员将这些闲置时间花在用塞尺探测、检查模具与工作台之间或冲头与材料之间的间隙上。

而浪费远不止于损失的几分钟。许多操作员依靠“经验”通过目测或手感来估算垫片厚度，但折弯机的挠度是纯粹的物理现象——而非猜测。偏心载荷与中心载荷对工作台造成的变形方式截然不同，通常需要三到五次试折才能确认正确的补偿量。在处理昂贵合金或不锈钢的车间里，仅仅为了完善垫片堆叠，每次设置就要报废两到五个零件，这意味着在折出第一个合格品之前，就可能已经损失了50到100美元的材料成本。

现在，将这个数字乘以每日的换模次数。一个每天进行四次任务切换的车间，仅因调整和重建垫片堆叠就会损失大约两小时的有效生产时间。随着人员流动，风险还会加剧：当那些掌握了垫片手感细微差别的资深技师退休后，他们的继任者往往缺乏这种直觉。结果，新操作员的废品率可能上升20%，因为他们依赖“感觉”而非数据，使得折弯机从创收设备变成了生产瓶颈。

通过升级为JEELIX的CNC或液压挠度补偿系统来消除手动垫片，可以简化设置流程并保持稳定的折弯质量。

为何垫片法难以应对变化的吨位和高强度材料

垫片的根本缺陷在于其静态特性——它迫使折弯机工作台形成一个固定的弯曲曲线，无法适应施加压力的变化。一套为100吨软钢折弯设计的垫片组，在下一项需要150吨压力来成型高强度4140合金的工作中，就完全失效了。

随着所需吨位的增加，工作台和滑块的挠度可能激增20%至30%。由于垫片组无法动态调整，折弯机的中心区域往往会变得平坦，导致工件中间部分的折弯角度比两端张开1-2度。高强度钢加剧了这一问题：其更高的屈服强度使回弹量额外增加10-15%。

垫片根本无法同步适应这些不断变化的力。较厚的垫片组在负载下会不均匀地压缩，导致折弯线不一致；而较薄的垫片组则可能在下行冲程中因振动而弯曲或移位。这种效应在针对不同厚度板材进行底部折弯或压印操作时尤为明显。要达到高精度，就需要为每项工作的具体材料特性定制特殊形状的垫片。

当操作员依赖静态垫片来处理空淬钢或高强度等级材料时，工作台宽度上出现高达0.5毫米的偏差是常有的事。这些误差常常被归咎于“材料不一致”或“坯料不良”，而真正的罪魁祸首正是这套僵化的补偿系统本身。相比之下，动态液压挠度补偿系统使用CNC控制的油缸，实时施加0.1毫米至1毫米的补偿量——它能自动适应吨位变化，而非与之对抗。

至此，有一点已经很清楚：挠度无法避免——物理定律决定了您的折弯机工作台在负载下必然会弯曲。真正的问题不在于是否使用挠度补偿，而在于应该让操作员花费多少时间来管理它。

选择挠度补偿系统，本质上是在较高的初始投资和较高的持续人工成本之间做出抉择。下面的排名并非基于价格，而是基于随着材料和工件规格变化，为了保持折弯精度而需要多少“照看”——即操作员的干预。

机械楔块（手动式）：一次设定，锁定不变，仅随材料更换而调整

该设计在折弯机工作台内安装了一套成对倾斜的楔形块。通过滑动这些楔块使其相互抵靠，操作者可以物理地将工作台塑造成一个弧形，用以抵消并匹配滑块预期产生的挠度。

人工干预成本：高（设定繁琐）

这套手动机械系统是挠度补偿方法的基准——坚固、可靠，且通常比液压系统便宜30-40%。然而，这种成本优势是以牺牲灵活性为代价的。它本质上是一种“一劳永逸”的方案。操作者必须计算出所需的补偿量，然后手动转动手轮或使用扳手将楔块调整到正确位置，最后将所有部件牢固锁定。

该系统的主要缺点在于，一旦机床开始施压，机械楔块便无法调整。补偿曲线在滑块开始下行的那一刻就已固定。对于大批量生产完全相同的零件——例如，用0.25英寸低碳钢制作500个支架——这种方式效果完美。您设定好参数，确认首件合格，便可让生产不间断地进行。

然而，一旦更换为抗拉强度更高的材料，这种刚性就变成了劣势。研究表明，抗拉强度增加10%，所需的挠度补偿量也需相应增加约10%。对于手动系统，无法进行实时调整——您必须停机、卸载、重新计算、手动重新定位楔块，然后再进行试弯。对于处理多种小批量生产的车间而言，额外增加的人工成本很快就会抵消掉任何前期节省的费用。

考虑将此配置与坚固的折弯机模座组件结合使用，以获得更持久的精度。

液压式（动态）：通过床身内置油缸实现实时补偿

液压挠度补偿以响应迅速的流体动力取代了固定的机械硬件。系统不再使用楔块，而是在工作台内集成多个液压油缸。当折弯机施加吨位以弯曲板材时，部分压力会被导入这些油缸，从而抬升工作台中心部位，以在整个长度上维持完全均匀的折弯角度。这确保了您的标准折弯机模具能在不同加工任务间保持精确的一致性。

人工干预成本：低（反应式）

您可以将此系统视为挠度补偿中的“减震器”。它几乎无需操作员干预，因为其反应是自动的。其精妙之处在于其内在逻辑：导致工作台变形的力——即滑块施加的压力——同时也生成了用于补偿的反作用力。

解决“弹性回复的幽灵”

当加工厚度有波动的材料时，操作员常常会疲于应对难以捉摸的折弯误差，误将问题归咎于材料弹性回复，而真正的根源却在于动态负载下的静态挠度补偿不足。板材厚度增加10%，所需折弯压力大约增加20%。在手动补偿系统中，即使压力上升，工作台仍保持水平，导致板材中心区域折弯不足。相比之下，液压挠度补偿系统会随着折弯力的增大，自动增强其向上的补偿量，从而实时动态地修正变形。

这种设计可实现±0.0005英寸的重复精度，远超纯机械系统典型的±0.002英寸公差。它消除了在不同抗拉强度材料间切换时进行试折弯的需要。然而，其代价在于维护：与干燥的机械楔块不同，液压系统依赖于密封件、流体管路和液压油。补偿回路中任何位置的泄漏都可能危及整台机器的压力稳定性。换言之，所需的关注点从车间现场的操作员转移到了维护技术人员身上。

CNC（自动）补偿：控制器在滑块移动前计算补偿曲线

尽管常被误认为是液压系统，但本文语境下的“CNC挠度补偿”指的是电动机械式补偿。它结合了楔块系统的结构刚性，以及通过电机实现、由CNC控制的自动调节功能，从而在机械精度与数字智能之间架起了桥梁。

“保姆式”干预需求：零（预测性）

这种配置充当了整个操作的“大脑”。操作员不再需要计算挠度补偿曲线或调节任何阀门。取而代之的是，他们只需将材料厚度、长度和类型等变量输入CNC控制器。系统随后会确定所需的补偿曲线，并在滑块开始折弯之前，指令电机以极高的精度定位楔块。

以数据驱动的刚性保障

与液压系统对压力变化做出被动反应不同，CNC电机驱动系统通过基于数据的建模来预测挠度变形。这种预测能力解决了液压系统的一个关键局限：局部精度不足。由于液压回路中的压力通常是均匀分布的，如果油缸布局未能完美匹配，系统在矫正不对称负载时就会力不从心。

CNC电机驱动式挠度补偿系统根据控制算法生成的精确几何曲线来定位楔块。这使得系统能在折弯循环开始前进行液压系统无法实现的微调。对于加工昂贵合金、无法承受废料的制造商而言，这种方法提供了最高级别的质量保证。系统在首次折弯前就已“知晓”所需的补偿曲线，确保第一道折弯就能符合规格——无需扳手调整或手动试运行。

挠度补偿系统对比分析

对于更高级的配置，CNC系统与板料折弯工具的集成能够实现令人惊叹的精度和重复性。

大多数技术手册仍将拱度补偿描述为一种单一、均匀的校正——即在整个工作台长度上施加一个完美的钟形补偿曲线来抵消变形。这种过度简化可能代价高昂。实际上，变形很少遵循完美的弧线。材料硬度的变化、不均匀的刀具负载或不对称的零件形状，都会产生独特的变形热点，这是“整体”拱度补偿无法消除的。将工作台视为一个整体梁来处理，意味着需要不断试错才能获得一致的折弯角度。真正的精度，只有在您将曲线分段并逐一处理每个部分时才能实现。

理解局部偏差，能让您针对需要定制折弯轮廓的高度弯曲部件，精细调整半径折弯模具的设置。

泰伯特的困境：当折弯在曲线内不均匀时

想象一下车间里熟悉的场景：经验丰富的操作员泰伯特正在一台12英尺的折弯机上加工1/2英寸厚的低碳钢板。输入作业参数后，机器计算出所需吨位并执行折弯。两端折出了完美的90度角，但中间却张开2到3度。这类似于 notorious “canoe smile”（形似独木舟），但这里的误差是局部的——在正中央形成了一个明显的下陷。

大多数操作员会本能地归咎于材料回弹或不均匀的晶粒结构。然而，在许多情况下，真正的问题是由不均匀负载和折弯机固有的刚度分布引起的局部变形峰值。滑块和工作台两端在压力下会较早地变硬并产生抵抗，而中心部分则略微滞后弯曲，从而产生了下陷。

泰伯特通过操作他的手动拱度系统解决了这个问题。他没有提升整体拱度——那样会过度弯曲外侧区域并扭曲轮廓——而是专注于问题区域。在精确定位中心变形点后，他拧紧了内侧的一组内六角螺栓，将该区域的楔块组抬高了大约0.5毫米。这种微妙的抬升消除了3度的间隙，同时保持外侧楔块较松，以避免沿折痕形成“W”形状。

常见的误区是认为机器的全局校正已足够。对于长工件——任何超过约8英尺（约2.44米）的部件——即使理论拱度值正确，中心部分仍可能滞后1到2度。唯一可靠的解决方案是进行手动微调：提升局部楔形块组，重新折弯，并校验对齐，直至获得完全平直的折角。

微调：针对非对称工件的分区精细调整

全局拱度系统基于一个假设运行：工件完全居中，且阻力均匀分布。然而，在折弯非对称部件（如偏置法兰或重型L型支架）时，这一假设便迅速失效。在这些情况下，不平衡的几何形状导致阻力分布不均。例如，一块4140钢材部件内部抗拉强度存在20%的差异，就可能导致折弯的某一段回弹1.5度，而其余部分则保持预定角度。

现代的处理方法是通过微调——对液压床的各个分区进行独立调整。这类装置通常配备五到七个独立控制的油缸，每隔两到三英尺（约0.6到0.9米）分布一个。由数控系统管理，这些油缸可在冲程中期施加可变的向上顶力，以抵消局部阻力失衡。这一过程并非简单地形成一个弧面，而是让操作者能够沿床身精确地塑造出一种波浪形的压力分布。

缺乏先进液压系统的车间，通常依赖所谓的“胶带技巧”，即在模具的低洼区域下方使用测量胶带条作为临时垫片。虽然这能在每个点位将模具高度临时提升约0.1至0.3毫米，但其稳定性极差。现场数据显示，这些垫片校正效果在大约50次工作循环后就会衰减约10%，主要原因是热量和压缩力改变了垫片的厚度。

处理不对称问题，一种更可靠的诊断方法是：将压力机加载至目标吨位的80%左右，并在三个位置——两端、中心以及问题区域——放置百分表进行测量。如果中心区域仍然张开，通常对中心区段施加+0.2 mm的调整即可解决问题。如果两端呈现波浪状图案，则将这些区域减少0.1 mm通常能使轮廓稳定下来。更先进的系统，例如辛辛那提（Cincinnati）的“可矫形填充块”（Crownable Filler Block），通过允许控制软件根据零件长度和偏移数据来建模并应用分区压力调整，从而自动化此过程，实现精度在0.1度以内。

故障排除：矫形系统已启用但折弯仍不准

有时，即使矫形系统已启用且计算看似完美，完成的折弯件仍不一致。多次调整后波浪纹依然存在，这通常表明存在潜在的机械或液压故障，而非仅仅是设置错误。在拆解机器或求助于垫片之前，操作人员应遵循一套有针对性的诊断流程，以找出真正的问题所在。

如果即使矫形系统已调至最大，折弯中心张开仍超过一度，问题往往出在液压管路中残留的空气。在负载下，被压缩的空气会使油缸压力降低5%到10%，而这恰恰是需要全力的地方。立即的补救措施是彻底给阀门排气，并将液压油温度保持在45°C以下，以维持压力稳定。

如果滑块向一侧漂移并导致折弯处产生波纹，问题几乎从不在于矫形楔块本身。真正的嫌疑对象往往是油缸密封泄漏或编码器未对准。当滑块的位置反馈出现偏差时，控制系统会进行错误的补偿，实际上是在与矫形机制对抗，而非协同工作。同样，如果不一致性在每次冲程间都发生变化，请检查伺服驱动器是否有故障代码——一个未校准的反馈回路会完全破坏矫形系统的有效性。

或许，最容易被忽视的挠度补偿问题根源，恰恰在于机床基础本身。事实上，大约九成所谓的“挠度补偿失效”都源于床身不平，这会使表观挠曲变形量翻倍。当床身导轨每经过一千次重载循环磨损约0.2毫米——或者床身本身就不水平时——挠度补偿系统就不得不对一个不断变化的基准进行校正。在负载下进行简单的直尺和百分表测试，几分钟内即可确认问题所在。如果基础不稳固，任何程度的微调都无法获得完全平直的折弯结果。

在选配折弯机挠度补偿系统时，最常见的错误之一就是仅依据机床的最大公称力来选择，而不是基于其日常处理的实际工作负荷。例如，一个生产10英尺（约3米）建筑板材的车间，与一个制造重型底盘部件的工厂，即使两者都使用250吨的折弯机，它们所经历的挠曲变形模式也完全不同。

选择挠度补偿系统时，讨论的起点不应是成本，而应是“变异性”。挠曲变形并非固定不变，它是一个由材料抗拉强度、厚度以及床身长度共同塑造的动态曲线。因此，理想的系统是那种最能适应你生产变量变化频率的系统。如果你的工艺参数保持稳定，一套固定的挠度补偿装置就足够了。但如果这些参数因不同工件、甚至不同时段而异，那么你就需要一个能够实时自适应的补偿系统。

以下是三种主流的挠度补偿技术如何与不同的生产环境相匹配。

大批量单一零件生产：手动机械式系统真正大放异彩之处

在折弯机的运行模式更接近于冲压机——生产成千上万个相同零件——的生产环境中，“变异”是敌人，而“可调性”则成了不必要的负担。对于原始设备制造商（OEM）或专用生产线而言，手动机械式挠度补偿系统通常能带来最佳的投资回报率。

这类系统采用一系列位于工作台下方的凸面楔块。尽管机械系统常被认为精度不足，但这些楔块通常经过有限元分析（FEA）精心设计，以精确匹配滑块与工作台的挠曲变形曲线。一旦操作员为特定工件设置好挠度补偿值（通常使用手摇曲柄或简单的电动驱动装置），这些楔块便会机械式地互锁，形成一个稳定且经过加工硬化的曲面。

其核心优势在于稳定性。由于机械系统无需液压油或复杂的伺服控制，它们不受动态系统在长时间连续生产中可能出现的压力漂移影响。这类系统具有出色的长期可靠性，且维护需求极低——没有会泄漏的密封件，没有会卡滞的阀门，也无需处理任何与液压油相关的问题。

其代价在于设置灵活性。尽管这类系统的初始成本通常比液压系统低30%至40%，并能提供约±0.002英寸的重复精度——这对于一般钣金加工已绰绰有余，但达到此精度需要手动微调。在那些每天需要多次更换材料的车间里，手动调整楔块所耗费的工时很快就会抵消掉设备成本上的节省。因此，机械式挠度补偿在那些设置不频繁、生产批量大且工况稳定的环境中表现出色。

混合厚度、混合长度：液压系统的灵活性优势所在

典型的代工车间（Job Shop）生产充满不确定性——上午可能还在折弯14号规格的低碳钢，下午就要加工半英寸厚的不锈钢板。在这种多品种、小批量的生产环境中，挠曲变形曲线不仅在不同工件间变化，甚至可能在连续的两次折弯之间发生改变。这正是液压（动态）挠度补偿系统变得不可或缺之处。

液压系统依靠嵌入工作台内部的充油油缸施加向上的压力，以实时抵消滑块的挠曲变形。与保持固定曲线的机械楔块不同，液压系统能够动态响应：当成型更厚或更硬的材料导致折弯力增大时，挠度补偿油缸内的液压压力也会成比例地增加。

这种实时调整对于控制回弹变化至关重要。当加工车间处理抗拉强度不一致的材料时——例如不同批次的热轧钢——要达到相同的折弯角度所需的吨位就会发生变化。机械系统无法在加工周期中自适应；而液压系统可以，从而确保折弯角度的一致性，并减少多样化工作负载下的废品率。

当这些系统与数控控制器集成后，它们能根据预设程序，在每个折弯周期内进行实时调整。尽管它们可能带来潜在的维护需求——尤其是在液压密封件和接头处，这些部件在典型的五年使用期内可能需要关注——但它们消除了代价高昂的试弯和手动垫片调整，这些正是拖累加工车间生产效率的环节。如果你的操作员在一个班次内处理超过三个复杂设置，仅凭提升的设备运行时间，其收益就足以抵消一套液压挠度补偿系统的全部成本。

长板材的精密公差：界定数控投资的临界点

存在一个明确的临界点，超过该点，标准的液压补偿便无法满足精度要求——具体而言，当工作台长度达到10英尺（约3米）或更长，且公差要求严于±0.0005英寸（约±0.0127毫米）时。在建筑幕墙或航空航天制造等常见此类应用的领域，即使是工作台挠度的微小偏差，也可能导致产品出现可见缝隙、边缘对位不良，或在后续生产线上造成焊接失败。

达到这一精度级别，就需要完全自动化的数控或电动挠度补偿系统来接管。这类解决方案——通常是电机驱动的中央凸起组件或伺服电动单元——与Delem、Cybelec或ESA等先进控制器深度集成。它们超越了基本的压力平衡，提供了精准的位置控制，从而实现无与伦比的精度。

其真正的优势在于消除了对操作员经验的依赖。在传统甚至液压补偿系统中，经验丰富的技术人员常常凭感觉进行微调补偿。而一套完全集成的数控挠度补偿系统，用控制器驱动的精度取代了这种可变性，能够根据其材料库和刀具库中存储的数据，自动判定并应用正确的补偿参数。

这种方法完全摒弃了手动调整和液压油维护的需求，因为它完全依赖于伺服电机驱动。对于那些加工昂贵特种合金（单个废品成本可能高达数千美元）的工厂，或者对机器人焊接的装配精度有严苛要求的场景，CNC挠度补偿系统已超越“便利”的范畴。它成为抵御生产风险与财务损失的一道必不可少的保障。

量化多班制生产中“追逐角度”所付出的成本

车间里最昂贵的动作不是压机的冲程，而是操作员走过去拿垫片的那一刻。

当折弯机操作员被迫“追逐角度”时——即因机床挠度导致工件两端完美折成90°，而中心却张开到92°——他们是在用临时补救措施对抗物理定律。这不仅仅是麻烦，更是对利润可量化的侵蚀。

让我们审视决定您机床工作台性能的挠度公式：P (kN) = 650 × S² × (L / V)。其中，S代表材料厚度，L表示折弯长度。这里无声的利润杀手是材料性能的波动。如果一批A36钢的抗拉强度比上一批高出10%，所需压力(P)也会随之增加10%。若没有挠度补偿系统来吸收这种差异，额外的压力会使工作台产生超出预期的弯曲——导致中心角度扩大±0.3°甚至更多。

在多班制生产中，这种波动可能带来灾难性后果。设想一个典型场景：加工1/4英寸（约6.35毫米）厚的钢板，10英尺（约3米）长的折弯，每天3个班次。如果操作员需要手动插入垫片来修正挠度，您很容易承受高达15%的废品或返工率——这种损失会迅速累积。

产量：每班次50个零件 × 3个班次 = 每天150个零件。

损失：15%的废品率 = 22.5个零件。

账单：按每个零件50美元的材料成本和每小时75美元的设备停机成本计算，您每周轻易就浪费了5000多美元。

一套挠度补偿系统并非奢侈的升级——它是一种财务保障。您不是在花钱让机器变得更美观；您是在花钱阻止每个周五将5000美元扔进废料箱。

如何通过缩短调试时间的视角来推介改造或新系统

当您走进办公室申请一笔2万美元的改造预算，或为采购一台价格更高的新折弯机提供理由时，不要围绕“使用便捷性”来阐述。要围绕“产能提升”来展开——因为真正的价值就在于此。

投资折弯机挠度补偿改造的经济逻辑很简单：您只需为这套系统支付一次费用，否则，您将因停机时间而持续付出代价。根据Wila和Wilson Tool的数据，在一台典型的8英尺、100-400吨压力、每天进行四次设置的折弯机上，消除“测试-测量-垫片-再测试”的循环，仅通过减少人工和机器占用时间，每年就能带来约30,000美元的节省。

销售话术脚本：不要问“我们买得起吗？”，而要将其定位为解决当前瓶颈的战略方案。

“目前，我们在4140材料加工上15-20%的重工率，每个月产生的废料成本，已经超过了这套改造系统的月供。

我们的静态工作台在材料厚度变化仅10%时就需要手动垫片调整。而动态液压挠度补偿系统能自动适应这些材料强度变化。这意味着设置时间可减少25%，首件合格率可达95%。

这不是一个需要三年才能回本的投资。以我们当前的废品率计算，这套系统在六个月内就能收回成本。”

如果您运行的是高吞吐量生产——比如每天500吨以上——那么论证的重点就转向了速度。CNC控制的挠度补偿系统读取折弯程序，在加工第一个零件之前就预先加载好工作台的弯曲度。它将原本15分钟的手动调整，转变为仅需5秒的自动校准。

赢得报价：利用挠度补偿能力获取高精度合同

您桌上可能现在就放着一叠标着“未报价”的活件——那些要求高强度材料、长度超过10英尺、或公差严于±1°的项目。没有挠度补偿系统，您就无法在竞标中具备竞争力。为了应对潜在误差而不得不计入的风险边际，会将您的报价推高到市场无法接受的水平。

配备了动态补偿系统的车间正在赢得这些合同，因为他们不再需要在报价中包含20%的废品预留。他们能够实现沿工作台全长±0.25°的一致性——无论操作员将工件放在哪个位置。

投标策略：在为表面质量要求高或高精度的工件（例如建筑幕墙板或航空航天蒙皮）准备报价时，将您的挠度补偿系统作为关键性能优势加以突出。

标准投标措辞：“我们将尽力控制公差。”（传达了不确定性，通常需要更高的安全边际。）

基于补偿系统的投标措辞：“CNC控制的动态补偿，保证所有长尺寸零件角度一致性达到±0.25°。”

通过实现偏转补偿的自动化，您消除了因操作人员技术差异带来的波动性。这使得您在承接长达12英尺（约3.66米）、厚度为1/4英寸（约6.35毫米）的板材加工订单时，能够报出更具竞争力的价格。您可以确信，即使材料抗拉强度出现意外峰值，其影响也将由设备自动吸收消化，而不会侵蚀您的利润空间。

明日首要行动：请前往车间现场，找出今天您加工过的最长工件。分别测量其两端以及正中心的折弯角度。如果发现角度偏差超过1°，那么您就无需再纠结于一套拱形补偿系统的购置成本——您应该立刻开始计算，当前存在的这种偏差已经在让您付出多大的代价。
