微星最近在AMD主板的型号里增加了一款新产品-- MPG B850M EDGE TI MAX WIFI刀锋钛，和同是B850芯片组的MPG B850 EDGE TI WIFI刀锋钛主板相比有了不少变化。

这次的MPG B850M EDGE TI MAX WIFI刀锋钛主板采用的是M-ATX版型，更适合装一台体积不大的主机使用。虽然是板型变小了，但是在配置上并没有缩水--用的是8层服务器级别的2盎司铜PCB板，供电方面给到了14+2+1路80A SPS供电模组，内存频率可以支持到8400+MT/s，另外还有4个M.2插槽（其中2个是PCIe 5.0×4规格），算得上是千元级AM5平台里堆料非常实在的一款主板了。

一、外观与做工

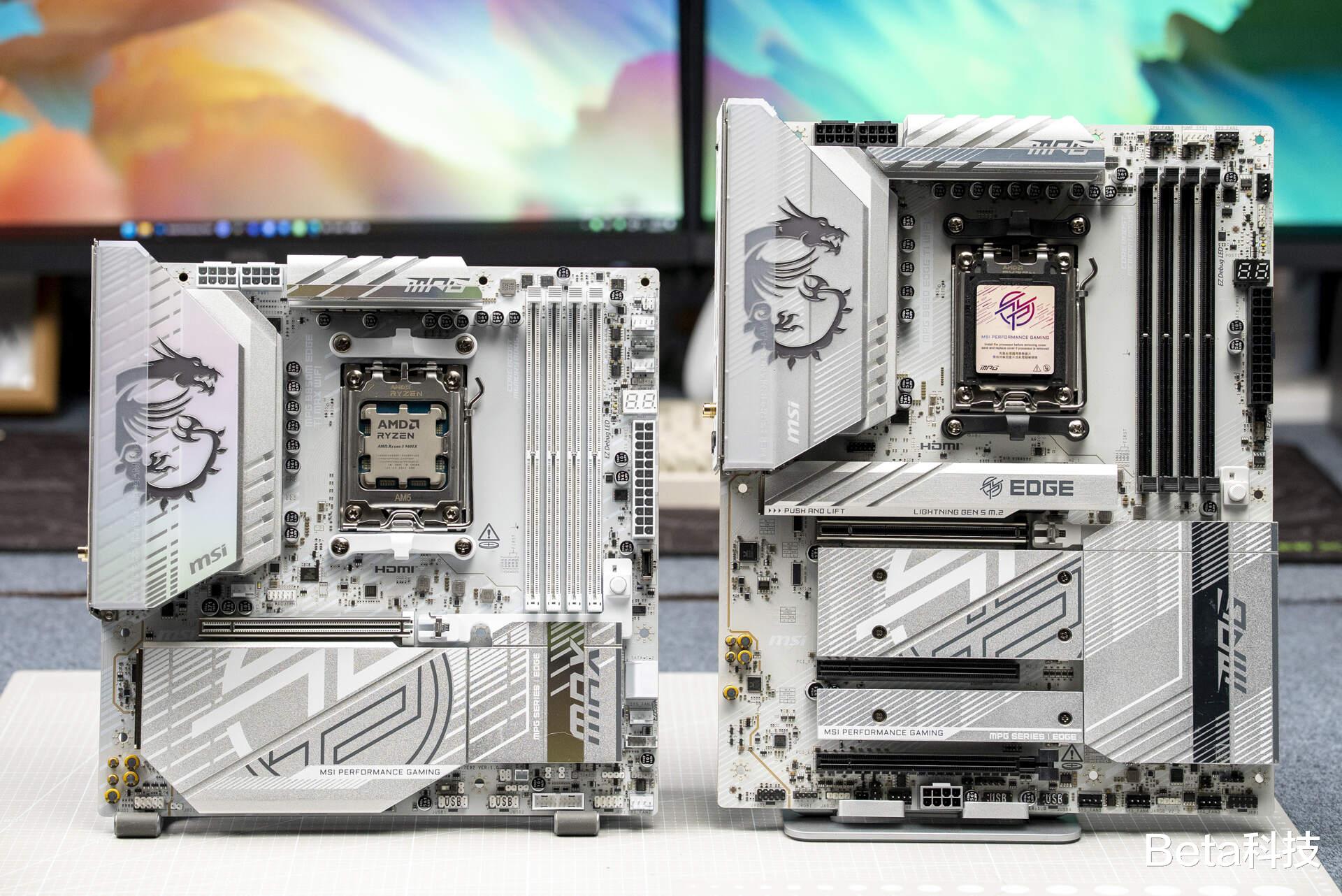

▲上图中左侧为MPG B850M EDGE TI MAX WIFI主板，右侧为MPG B850 EDGE TI WIFI主板

这款主板延续了微星“刀锋钛”系列的经典设计，但是相比MPG B850 EDGE TI WIFI主板使用了更多白色的元器件，白的更加纯粹。

包装里附送的配件不多，但是各个都很实用：2个固态硬盘固定螺柱、螺丝刀、固态硬盘紧固螺丝、一条SATA数据线、一条1转3的转接线和WiFi天线。

二、内存插槽

▲上图中左侧为MPG B850M EDGE TI MAX WIFI主板，右侧为MPG B850 EDGE TI WIFI主板

MPG B850M EDGE TI MAX WIFI刀锋钛设计了4个白色的内存插槽，支持双通道模式，可以支持到256GB容量。搭配合适的内存可以冲击8400MT/s的频率。如果对内存超频没有什么经验，微星的BIOS也有很容易上手的解决方案，点击下选项就能提升不少内存性能，具体的会放在BIOS体验中进行介绍。

内存插槽是单边耳扣的设计，在拆装内存的时候要注意一下，避免对内存或者主板造成伤害。

三、M.2和SATA存储扩展

非常难得的地方是在M-ATX的主板上能给到4个M.2硬盘位。其中3个硬盘位位于主板正面，被一整块大面积的散热装甲覆盖。

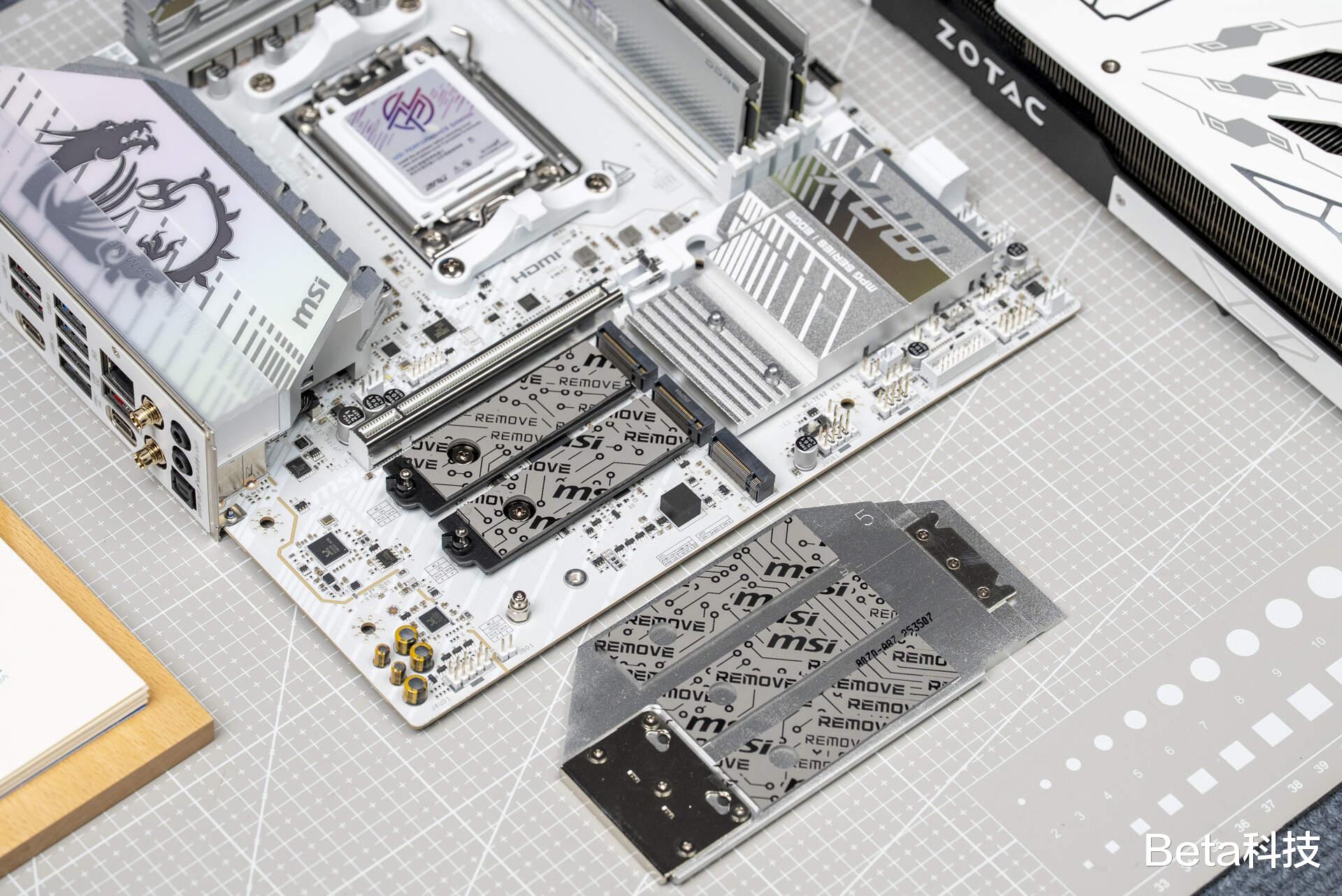

拆掉散热片可以看到硬盘位都预先贴好了导热贴。其中靠近CPU的2个硬盘位是PCIe 5.0×4规格，由CPU提供支持，这两个硬盘位可以跑出约14Gbps的读写速度。最下方的1个硬盘位是PCIe 4.0×4规格。

第4个M.2硬盘位在主板背面，同样是PCIe 4.0×4规格，和前面同规格的硬盘位都是由B850芯片组提供支持的。

CPU和芯片组能提供的通道数量就那么多，M.2的数量上去了，SATA的数量就要收缩一下。这款主板还是给了2个SATA硬盘接口，方便那些还在使用机械硬盘的用户。

四、PCIe插槽

主板只保留了一条PCIe插槽给显卡使用，规格为PCIe 5.0×16，由CPU提供支持。这个PCIe插槽被做成了白色，并且被银色的金属装甲进行了加固。虽然插槽做了强化处理，但是如果使用又大又重的显卡，建议还是用一下显卡支架，减轻对主板的压力。

在安装好显卡后，基本会覆盖到第1-2个M.2硬盘的位置。

五、散热和供电

主板在供电、M.2硬盘和芯片组的位置都设计了全金属的散热装甲，其中在供电部电路上方的散热装甲最厚实。

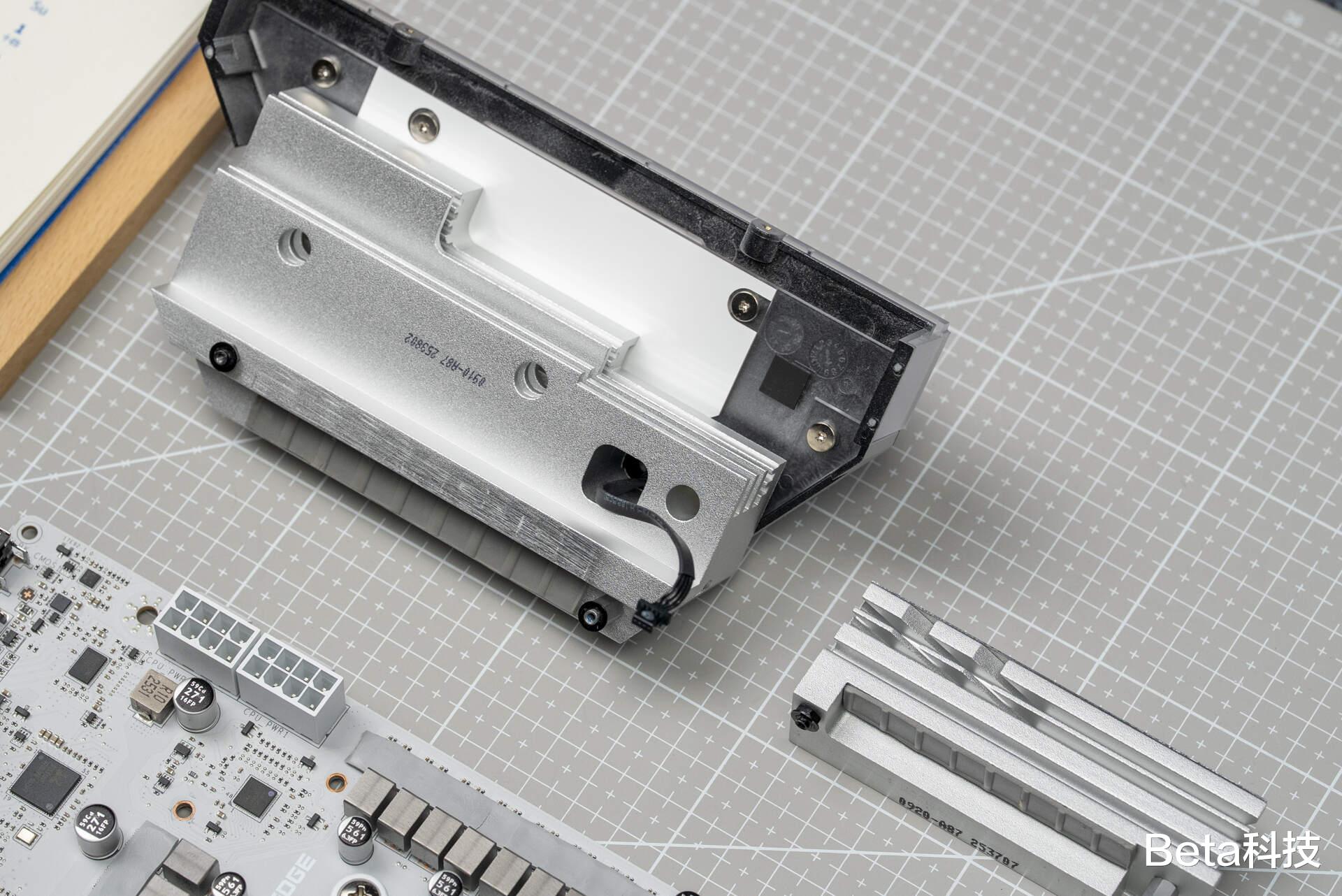

通过拆解可以看出散热的用料是非常足的。虽然只是被动散热，但是因为散热片做了多层的切割造型，在CPU风扇的辅助下可以形成一定的风道，提高散热效率。

微星很舍得给这款主板堆供电，14（80A）+2+1的智能供电，核心供电模块是80A SPS。通过两个8Pin的CPU供电接口，给高端的锐龙9处理器提供稳定的供电也是没问题的。

六、I/O扩展

▲上图中上方为MPG B850M EDGE TI MAX WIFI主板，下方为MPG B850 EDGE TI WIFI主板

可能是因为PCIe插槽和SATA接口数量做了优化，MPG B850M EDGE TI MAX WIFI主板在I/O背板上给了更多的USB接口（11个）。除此之外还提供了Flash Button和Clear CMOS功能的快捷按键。

其中7个USB接口不管是USB-A形式还是USB-C形式的，都可以提供10Gbps的传输速度。另外4个5Gbps的USB口适合用来接键盘鼠标打印机这些对速度要求不高的设备。

在网络支持方面这款主板支持5Gbps的有线网络和WiFi-7无线，以及蓝牙5.4。有线网络采用的是Realtek 8126芯片，5Gbps 传输速度，无线网卡型号为联发科 MT7927，WiFi-7 2x2 320Mhz 规格， 支持2.4/5/6Ghz三频。千兆宽带刚刚逐渐普及，以及智能手机的辅助下，这样的网络性能对于大多数人未来三五年的使用是没问题的。

这款主板的声卡规格给的也很高，用到了Realtek ALC4080 声卡，定位是比较高端的。这款声卡支持7.1 声道，支持播放32-Bit/384 kHz规格的音频。输出接口除了 2 个常规的 3.5mm 音频口还提供了一个S/PDIF 数字音频接口。

七、EZ DIY 人性化快捷化的巧思

这次分享单独把主板上的EZ DIY拿出来说，是因为这些巧思的设计真的能提升装机的效率，甚至还能在日常的使用中带来便利。

上图是MPG B850 EDGE TIWIFI主板的硬盘散热片，如果想要安装更多的硬盘，肯定是要拧不少螺丝的。

在MPG B850M EDGE TI MAX WIFI主板上装硬盘拧螺丝的问题不存在的。只要按一下散热片左边的弹片就能拆掉。

显卡拆卸也用到了EZ PCIE快拆设计，按一下按钮就能把显卡从插槽里弹出来。

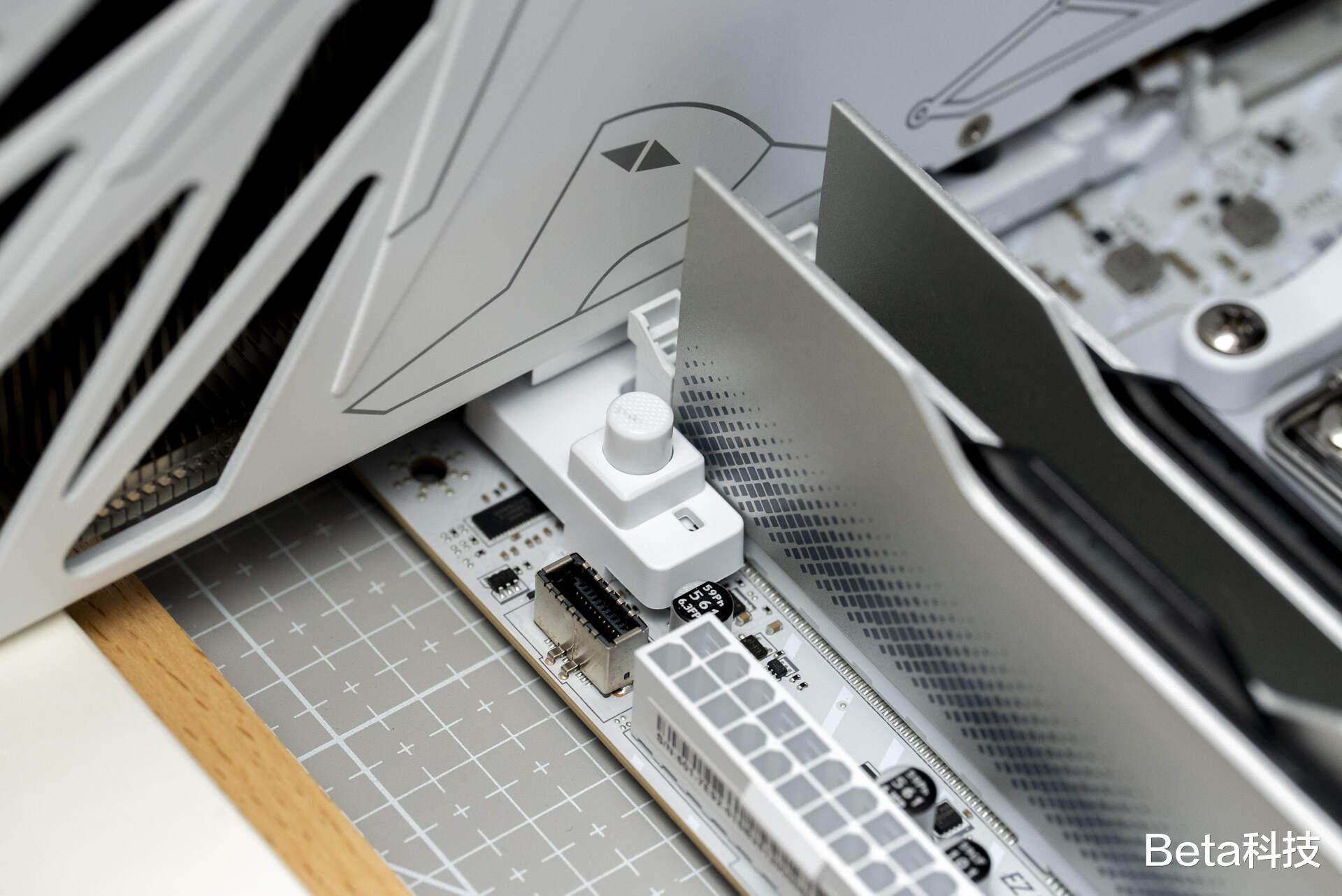

主板上还加上了EZ 数字侦错 LED 灯，除了可以通过代码更直观地找到电脑问题的根源，甚至还同步显示CPU的温度，这个功能在我没仔细阅读说明书之前是万万没想到的。

I/O背板上的Flash BIOS Button和Clear CMOS Button是非常实用的快捷键。前者可以在没有CPU和内存的情况下一键升级BIOS，特别适合拯救买了新硬件和固件不兼容点不亮主板的情况。后者一键清除CMOS设置，方便那些深度折腾BIOS的用户。

八、BIOS体验

主板的性能能不能发挥出来，BIOS的优化很关键。微星这款主板配了64MB大容量BIOS，支持1080p高清界面显示，后续AMD推出新CPU的时候可以更好地进行兼容。它的Click Blos X界面是重新设计过的，不管是新手还是资深玩家，都能用得顺手，还整合了一键超频功能，新增常用选项收藏功能。

默认进入的是EZ Mode简易模式，各种内存性能优化选项、X3D Gaming Mode及微星性能切换设置（Performance Switch）在这个界面上都能找到。右边还能实时看到CPU、内存、硬盘这些硬件的参数，操作起来很直观。

如果是经验丰富的搞机用户，更适合使用Advanced高级模式。里面的功能分区很清晰，超频相关的选项都集中在“OC”菜单里，支持内存时序细调、电压曲线优化这些深度设置。

内存超频方面，除了大家熟悉的Memory Tty It！功能，还有“High-Efficiency“高效模式和“Lantency killer”（低延迟）选项，通过增加内存带宽、降低延迟，来优化内存性能。

Memory Timing Preset功能可以极大程度地降低内存超频难度，而效果也出奇的好。它提供了Auto、逆天香、爆香、真香、好香等选项，用更通俗易懂的文字来替代晦涩难读的术语，让用户更直观地感受超频内存的效果。

九、性能测试

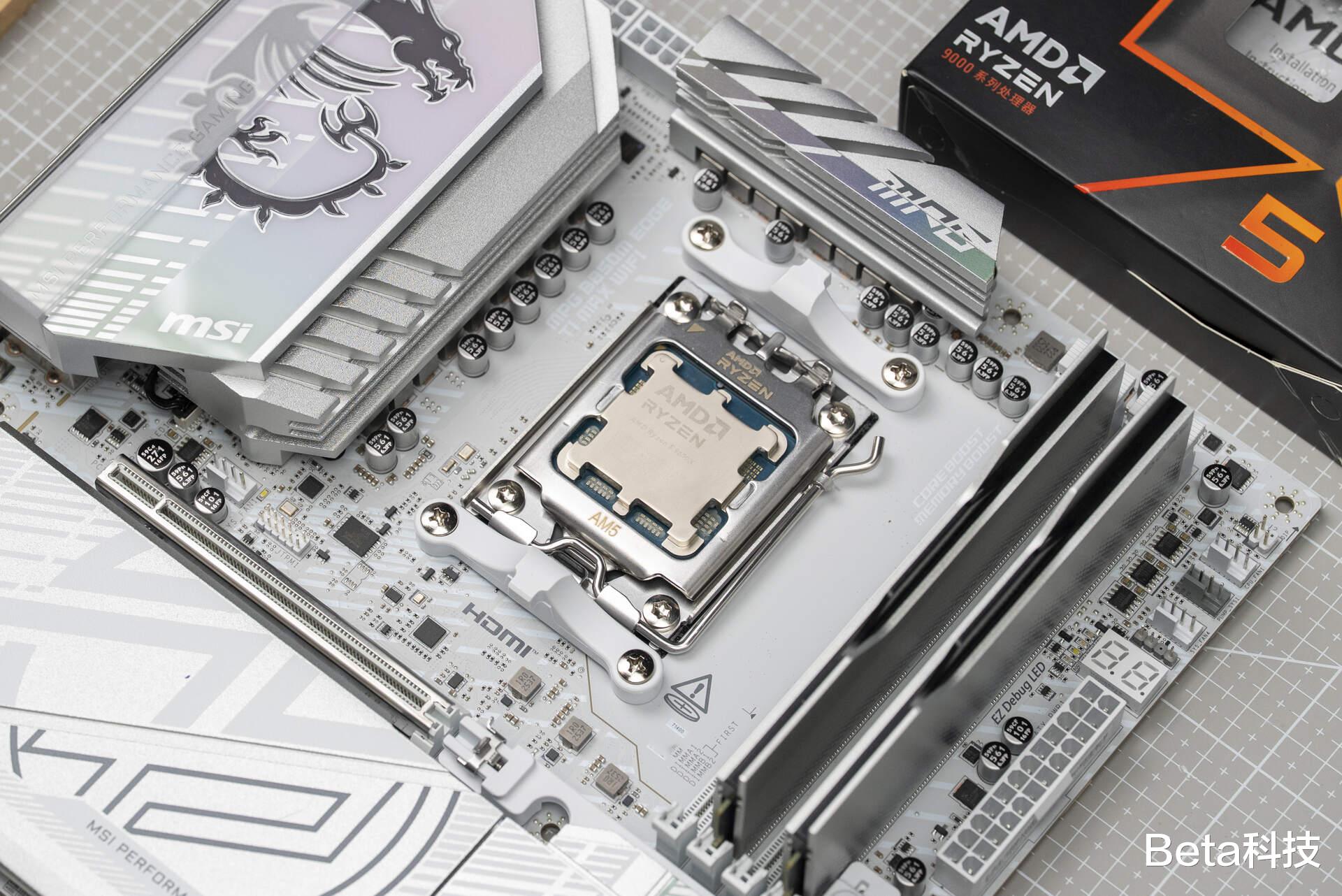

CPU 我用到的是一颗 AMD 锐龙 5 9600X，采用Zen 5架构与台积电4nm工艺，拥有6核12线程，基准时钟频率3.9GHz，最高加速时钟频率可达5.4GHz，配备480KB L1缓存、6MB L2缓存及32MB L3缓存。其默认TDP为65W，最高工作温度95°C，支持不锁频超频。

内存使用了一套光威龙武 DDR5 6400 C32，容量 24GB×2，总容量 48GB。这套内存的频率光威定的稍微保守了一点儿。在微星的这款主板上我一键超频到了 7800MHz，可以稳定的运行游戏。

操作系统安装在一块 2TB 的固态硬盘里，型号是佰维 X570 PRO。这款固态硬盘采用PCIe 5.0×4接口与NVMe 2.0协议。官方标称顺序读取速度14000MB/s、顺序写入速度13000MB/s，在下面的性能实测部分印证了速度和标称基本没有区别。

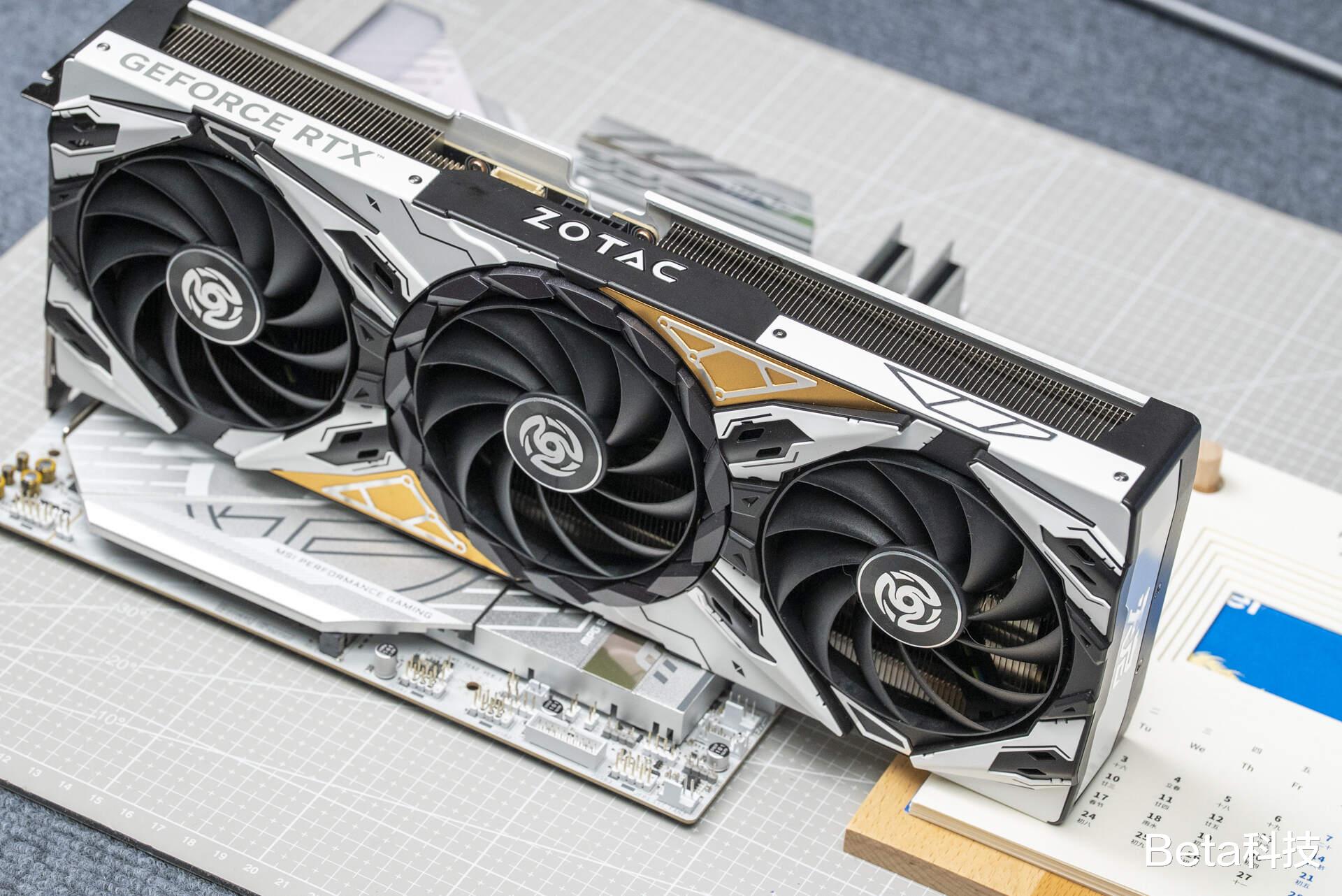

对于游戏用户来说显卡的重要性明显比 CPU 更重要，我使用了一张索泰的ZOTAC GEFORCE RTX 5070 12GB 天启 OC，这款显卡有着 6144 个 CUDA 核心，12GB GDDR7 显存，带宽 192bit，采用 11+3 相供电，算力988TOPS。参数不重要，能兼顾画质和帧数才是重点。

为了满足 RTX5070 显卡的功耗需求，一款大功率的电源是必不可少的。微星MPG A1000GS PCIE5支持ATX 3.1与PCIe 5.1规范。通过了80PLUS金牌认证，配备原生12V-2x6显卡接口(单口功率600W)。

锐龙 5 9600X 其实用风冷散热器就能压得住，但是要想释放更多性能，不降频或者少降频，水冷散热器还是要安排上。微星MPG CORELIQUID P13 360 冰曜是一款 360 规格的水冷散热器，拥有一块 2.1 英寸的可编辑 IPS LCD 屏是它最大的特色，既可以显示系统各项硬件的信息，也能作为第二个显示屏扩展桌面用。它也做到了隐藏式线缆设计，安装走线既清爽又方便。

在 CPU-Z 中锐龙 5 9600X 的单核成绩为754,多线程成绩约为6353。

3DMARK CPU Profile 测试中1 线程成绩 1175，最大线程成绩 7860.

对内存性能的优化才是MPG B850M EDGE TI MAX WIFI主板的实力表现。默认只开启内存的 EXPO 配置，在 6400MHz 频率下内存的读、写和复制性能分别是57154 MB/s、80105 MB/s 和 55419 MB/s，延迟 89.6ns。

在 BIOS 的Memory Timing Preset功能里选择“爆香”选项，在不改变内存频率、时序的情况下，内存的读写性能有了很大的提升。读、写和复制速度分别提高到66028 MB/s、90868 MB/s 和 60660 MB/s，内存延迟也降低到了 71.8ns。可见微星在内存优化方面功底还是非常深的。

使用 CrystalDiskMark 测试佰维 X570 PRO 的性能，Q8T1 的读取速度达到了 13455.99 MB/s，写入速度为 12445.89 MB/s，和厂家标称的速度非常接近。

显卡的性能是这套主机的重头戏。在 3DMARK 的光线追踪测试中，索泰RTX 5070 12GB 天启 OC的分数为 11843，显卡帧数为 54.83 FPS。

Speed Way 成绩为 5988，显卡帧率 59.89 FPS。

Time Spy成绩为 19817，显卡分数 23251。

游戏实测环节，《CS2》在 2k 最高画质下平均帧率 496.7 FPS，1% low 帧帧率 193 FPS。如果适当降低画质和分辨率，帧率还会有非常大的提升空间。

《地平线 5》在 2k 分辨率，极高画质，DLSS 平衡，开启帧生成的情况下可以跑出 243 帧的成绩，实际游戏体验非常丝滑。

《黑神话：悟空》2k 分辨率，超高画质，关闭光追，打开 DLSS 和帧生成，平均帧率 138 FPS。

通过上面的游戏性能测试可以看到锐龙 5 9600X 拿来打游戏其实完全没问题。放在 RTX 5070 显卡的加持下能体验到 2k 分辨率下非常漂亮的画质，同时还能享受到丝滑顺畅的游戏帧率，如果配合一台高刷显示器，游戏体验还会有更多的提升。

总体来看，微星MPG B850M EDGE TI MAX WIFI刀锋钛这款主板的综合实力很强，没有明显的短板，很对得起它中端的定位。如果是我推荐装机，建议把 CPU 和主板的预算降低一些，锐龙 5 9600X 和 B850M 刀锋钛主板的价格就刚好合适，把更多预算给到显卡，这样就能带来更强的游戏性能，减少瓶颈。
