氩离子抛光技术凭借其独特的原理和显著的优势，在精密样品制备领域占据着重要地位。该技术以氩气为介质，在真空环境下，通过电离氩气产生氩离子束，对样品表面进行精准轰击，实现物理蚀刻，从而去除表面损伤层和不平整部分，达到高度平滑的效果。

氩离子抛光的优势

氩离子抛光的核心原理是利用氩气在真空环境下的电离特性。当氩气被引入真空腔体并施加高电压时，氩原子被电离成氩离子，形成高能离子束。这些氩离子在电场的作用下加速，以极高的能量轰击样品表面。在轰击过程中，氩离子与样品表面的原子或分子发生强烈的物理碰撞，使表面的原子被逐出，从而实现对样品表面的物理蚀刻。这种蚀刻过程不仅能够高效地去除样品表面的损伤层和不平整部分，还能在不破坏样品内部结构的前提下，保持其原有的微观特征。

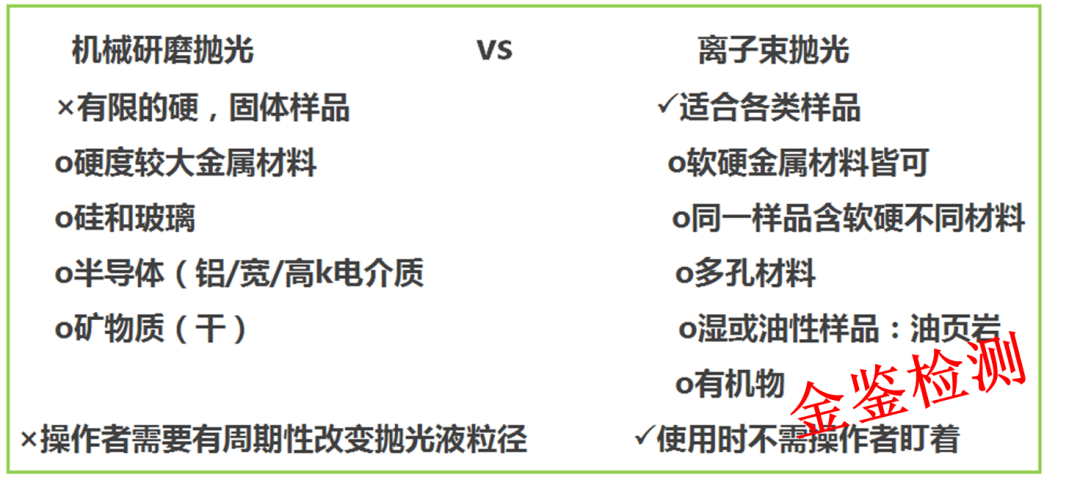

与传统的机械研磨抛光技术相比，氩离子抛光展现出诸多显著的优势。首先，它能够提供更加均匀和平滑的样品表面。机械抛光过程中，由于磨料颗粒的不均匀分布以及操作人员的主观因素，往往会导致样品表面出现划痕、凹坑等不平整现象，影响后续的成像和分析效果。而氩离子抛光通过精确控制离子束的能量和轰击角度，能够实现对样品表面的均匀蚀刻，从而获得高度平滑的表面，为高分辨率成像设备提供理想的样品。其次，氩离子抛光技术在去除表面损伤的同时，不会对样品内部结构造成二次损伤。在材料的微观结构研究中，保持样品的原始状态至关重要，因为任何内部结构的改变都可能影响对材料性能和性质的准确评估。氩离子抛光的温和处理方式，使其成为研究材料微观结构和性质的理想选择。此外，氩离子抛光技术还具有操作简便、可控性强、适应性广等特点。它适用于各种硬度和类型的材料，无论是金属、陶瓷还是半导体材料，都能通过调整抛光参数实现理想的抛光效果。

氩离子抛光的应用领域

氩离子抛光技术因其独特的性能，在多个领域得到了广泛应用。在材料科学领域，它被广泛应用于制备用于扫描电子显微镜（SEM）、透射电子显微镜（TEM）、原子力显微镜（AFM）等高分辨率成像设备的样品。这些设备对样品表面的平滑度和质量要求极高，氩离子抛光能够满足其苛刻的条件，为研究人员提供清晰、准确的微观结构图像。在半导体工业中，氩离子抛光同样发挥着重要作用。它被用于制备用于电子背散射衍射（EBSD）分析的样品，通过精确去除表面损伤层，能够清晰地展示半导体材料的晶体结构和缺陷，为半导体器件的性能优化和质量控制提供重要依据。

在LED制造领域，氩离子抛光技术被用于精确测量LED支架镀层的厚度。镀层的厚度直接影响LED产品的发光效率和使用寿命，氩离子抛光能够提供高精度的表面，确保镀层厚度测量的准确性，从而保障产品的质量和性能。

氩离子抛光的工艺流程

1.样品准备这是抛光过程的第一步，也是至关重要的一步。样品需要进行适当的预处理，包括清洗、干燥和固定等操作。只有经过充分准备的样品，才能在后续的抛光过程中达到理想的抛光效果。

2.参数设置根据样品的类型、硬度以及后续分析的需求，设置合适的抛光参数。这些参数包括电压、电流、离子枪角度和离子束窗口等。

3.抛光过程在真空室内，氩气被电离形成离子束，离子束在电场的作用下加速并轰击样品表面，实现物理蚀刻。

4.样品检查抛光完成后，对样品表面进行仔细检查，确保表面达到预期的平滑度和质量。

5.后续分析经过氩离子抛光处理后的样品，已经具备了进行微观结构和性质分析的条件。这些样品可以被用于各种分析设备，如SEM、TEM、EBSD等，进行进一步的分析。

结论

氩离子抛光技术以其高效、精确的特点，在材料科学、半导体工业、LED制造等领域中发挥着不可替代的重要作用。它通过精确控制抛光参数，能够为各种材料的分析提供高质量的样品表面，为科学研究和工业生产提供了有力的支持。
