芯片烧录领导者昂科技术在推出新版烧录软件的同时，正式宣布拓展兼容芯片型号矩阵。其中，针对华邦电子的8M-bit串行闪存芯片W25Q80DVSNIG，昂科旗下旗舰级通用烧录平台AP8000已完成全面适配，为相关领域客户提供高效、可靠的烧录解决方案支持。

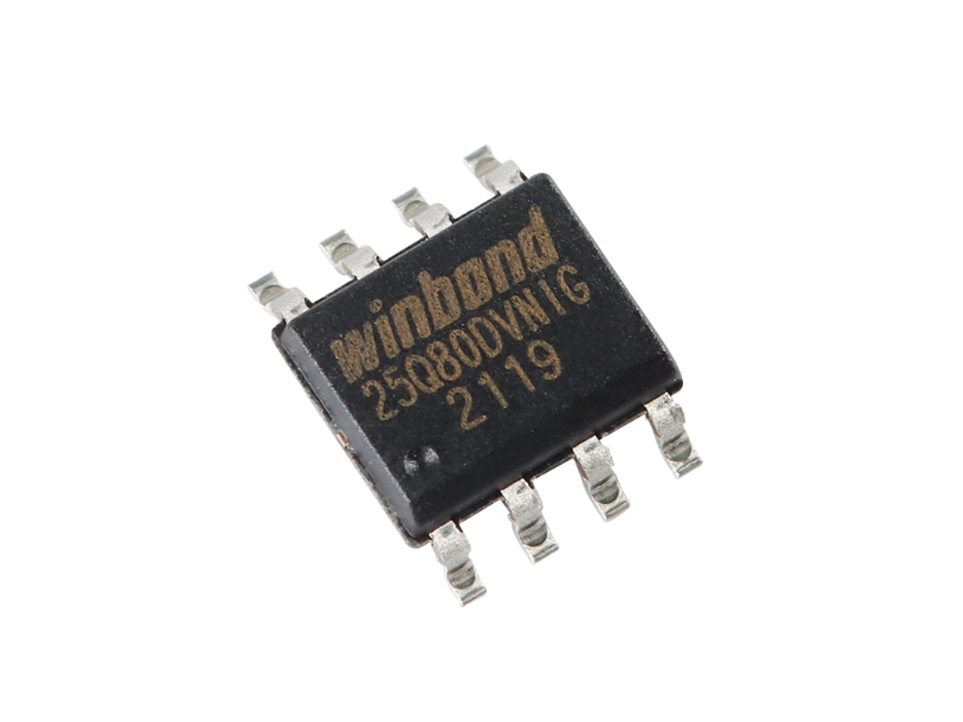

W25Q80DVSNIG(8兆比特)串行闪存存储器为空间、引脚及功耗受限的系统提供了理想的存储解决方案。W25Q80DVSNIG兼具高灵活性与高性能，远超普通串行闪存器件，非常适用于代码转存至RAM、通过双/四线SPI直接执行代码(XIP)以及语音、文本和数据存储等应用场景。W25Q80DVSNIG采用单电源供电，电压范围为2.7V至3.6V，掉电模式下的电流消耗可低至1微安。

W25Q80DVSNIG的存储阵列划分为4096个可编程页，每页容量为256字节，单次可编程写入数据量最高可达256字节。存储页支持多种擦除方式，包括16页一组的4KB扇区擦除、128页一组的32KB块擦除、256页一组的64KB块擦除以及整片擦除。对应来看，W25Q80DVSNIG配备256个可擦除扇区，4KB小扇区的设计，能够为需要存储数据与参数的应用场景提供更高的灵活性。

W25Q80DVSNIG兼容标准串行外设接口(SPI)，同时支持高性能的双/四线输出模式与双/四线输入输出SPI模式，涉及的引脚包括串行时钟(SCK)、片选(CS)、串行数据输入输出引脚I/O0(DI)、I/O1(DO)、I/O2(写保护引脚/WP)和I/O3(保持引脚/HOLD)。该器件支持最高104MHz的SPI时钟频率，在使用快速读取双/四线输入输出指令时，双线输入输出模式下的等效时钟频率可达208MHz(104MHz×2)，四线输入输出模式下的等效时钟频率更是高达 416MHz(104MHz×4)。这一传输速率超越了传统的8位和16位异步并行闪存存储器。此外，器件配备的保持引脚、写保护引脚，以及可灵活配置的写保护功能(支持对存储阵列的顶部、底部或互补区域进行保护控制)，进一步提升了使用的灵活性。同时，该器件支持JEDEC标准的厂商与器件身份识别功能，并内置64位唯一序列号。

特征

• 串行闪存

‒ 容量8兆比特/1兆字节(1,048,576字节)

‒ 每页可编程容量256字节

‒ 标准SPI接口：时钟线(CLK)、片选线(/CS)、数据线(DI/DO)、写保护线(/WP)、保持线(/Hold)

‒ 双线SPI接口：时钟线(CLK)、片选线(/CS)、输入输出线(IO0/IO1)、写保护线(/WP)、保持线(/Hold)

‒ 四线SPI接口：时钟线(CLK)、片选线(/CS)、输入输出线(IO0/IO1/IO2/IO3)

‒ 支持规格统一的4KB扇区、32KB及64KB块

• 高性能串行闪存

‒ 双线/四线SPI时钟频率可达104MHz，等效时钟频率分别为208MHz/416MHz

‒ 双线/四线SPI模式下持续数据传输速率高达50MB/s

• 软硬件双重写保护机制

‒ 支持对全部或部分存储区域进行写保护

‒ 通过写保护引脚(/WP)启用/关闭保护功能

‒ 可选择对存储阵列的顶部或底部区域进行保护

• 4KB扇区灵活架构

‒ 扇区/块擦除规格统一(4KB/32KB/64KB)

‒ 支持擦除/编程的暂停与恢复功能

‒ 擦写寿命超10万次

‒ 数据保存期限超20年

• 低功耗与宽温工作特性

‒ 单电源供电，电压范围2.7~3.6V

‒ 掉电模式下典型电流消耗＜1微安

• 高级安全与识别功能

‒ 软硬件双重写保护

‒ 支持顶部/底部区域、4KB互补阵列保护

‒ 具备电源锁定与一次性可编程(OTP)保护功能

‒ 每颗器件配备64位唯一序列号

‒ 内置可发现参数(SFDP)寄存器

‒ 3组256字节安全寄存器，支持OTP锁定

‒ 状态寄存器兼具易失性与非易失性位

• 高空间利用率封装形式

‒ 8引脚SOIC封装(150密耳/208密耳)、VSOP封装(150密耳)

‒ 8焊盘WSON封装(6×5毫米)、USON封装(2×3毫米)

‒ 8引脚PDIP封装(300密耳)

‒ 8焊球晶圆级芯片尺寸封装(WLCSP)

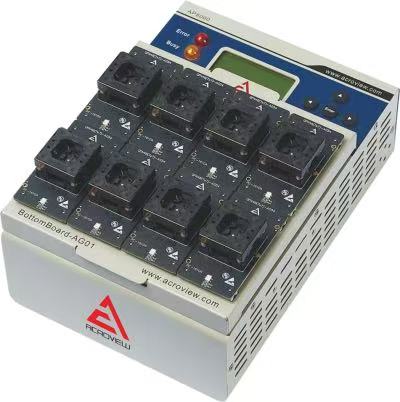

昂科技术自主研发的AP8000万用烧录器，已成为行业内具有标杆意义的专业烧录解决方案。该设备支持灵活可调的一拖一及一拖八配置模式，并提供在线、离线双工作模式，尤其针对eMMC、UFS等存储芯片开发了专属烧录方案，可全面覆盖华邦电子全系列芯片的裸片离线烧录与在板烧录需求。AP8000采用主机、底板、适配座三大核心模块的创新模块化设计，赋予设备出色的兼容性与扩展能力。作为通用型烧录平台，其不仅能适配市场上各类可编程芯片，更以稳定高效的性能表现，成为昂科自动化批量烧录设备IPS5800S的核心组件，可高效处理大规模芯片烧录任务，满足量产需求。

AP8000主机具备灵活的连接方式，同时配备USB和NET接口，可实现多台编程器的便捷组网。通过组网功能，用户能够轻松实现多台编程器的同步控制，高效开展并行烧录作业。在安全性方面，主机内置智能安全保护电路，可实时监测芯片放置状态与电路连接情况，一旦检测到芯片反插、短路等异常，将立即触发断电保护机制，全方位守护芯片和编程器的安全运行。主机内部搭载高速FPGA芯片，大幅提升数据传输与处理效率，确保烧录过程流畅高效。为增强使用便捷性，主机背部设置SD卡槽，用户只需将PC端生成的工程文件存储至SD卡，并插入卡槽，即可通过编程器实体按键完成文件选择、加载与烧录操作，实现脱离PC的独立运行。这一设计不仅降低了对计算机硬件配置的依赖，还简化了工作环境搭建流程，显著提升操作灵活性。

在扩展性与兼容性上，AP8000采用底板与适配板模块化组合设计，有效拓展主机功能边界。目前，该设备已实现对全主流半导体厂商产品的支持，覆盖ADVCHIP, RICHTEK, indiemicro, Fortior Tech, YUNTU等知名品牌。其支持器件类型广泛，涵盖NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多种行业标准文件格式，为用户提供一站式、全场景的芯片烧录解决方案。

公司介绍

关于华邦电子：华邦电子（Winbond）成立于1987年，1995年正式于台湾证券交易所挂牌上市。华邦为全球少数同时拥有内存及逻辑集成电路之自有产品及技术的公司，从产品设计、技术研发、晶圆制造到自有品牌营销全球，致力于提供全球客户全方位集成电路产品及解决方案服务。核心产品包含编码型闪存、TrustME® 安全闪存、客制化内存解决方案，并提供多样化的逻辑集成电路产品及解决方案。产品应用于手持装置应用、消费电子及计算机周边市场，亦布局于车用和工业用电子等高门坎且高质量要求的领域。

关于昂科技术：昂科技术（ACROVIEW）是研发、生产和销售半导体芯片测试及烧录设备的国家级专精特新“小巨人”企业，公司致力于通过创新的半导体测试技术及解决方案，赋能Fabless、IDM、OSAT、晶圆Fab和终端设备企业等全产业链客户。昂科首创的全自动老化测试ABI（Auto Burn-In）系统极大地提升了客户芯片的老化测试效率和降低Per DUT测试成本。同时还为客户提供从PSV、CP、FT、ABI、SLT、烧录各个阶段的设备产品及方案，我们将产品技术的领先优势、系统级专业知识、和全球布局的研发及销售服务网络完美融合，为客户在市场竞争中取得领先创造价值。
