金刚砂地坪通用施工图
HJSJ-2025
“金刚”象征坚固、锐利、能摧毁一切的物质。
而“金刚砂”则是坚硬如金刚石般的砂粒。
金刚砂地面常出现在各种车间、厂房、加工区和地下室等需高强度物理磨损的场所，主打 “耐用好维护，不用频繁返修”，降低运营成本的地坪材料。
下面由华建工艺学会、华建环境设计研究所解读什么是金刚砂地面材料及特点！
相关规范：
1.《混凝土地面用水泥基耐磨材料》JCT 906-2023
2.《建筑地面设计规范》GB50037-2013
3.《建筑地面工程施工质量验收规范》GB50209-2010
4.《建筑工程施工质量验收统一标准》GB50300-2013
▷目录1. 什么是金刚砂
2. 金刚砂地坪特点
3. 金刚砂地坪适用场所
4. 施工图及施工流程
5. 注意事项
1. 什么是金刚砂
金刚砂是由骨料、水泥、聚羧酸减水剂、斤羟丙基甲基纤维素等助剂组成。
金刚砂骨料分为金属骨料和非金属骨料两大类：
① 金属金刚砂：矿物合金骨料，如铁矿渣、锡钛合金等组成。
② 非金属金刚砂：主要由石英砂等高硬度非金属矿物组成。
在同等环境条件下金属骨料的耐磨性和抗冲击性优于非金属骨料。

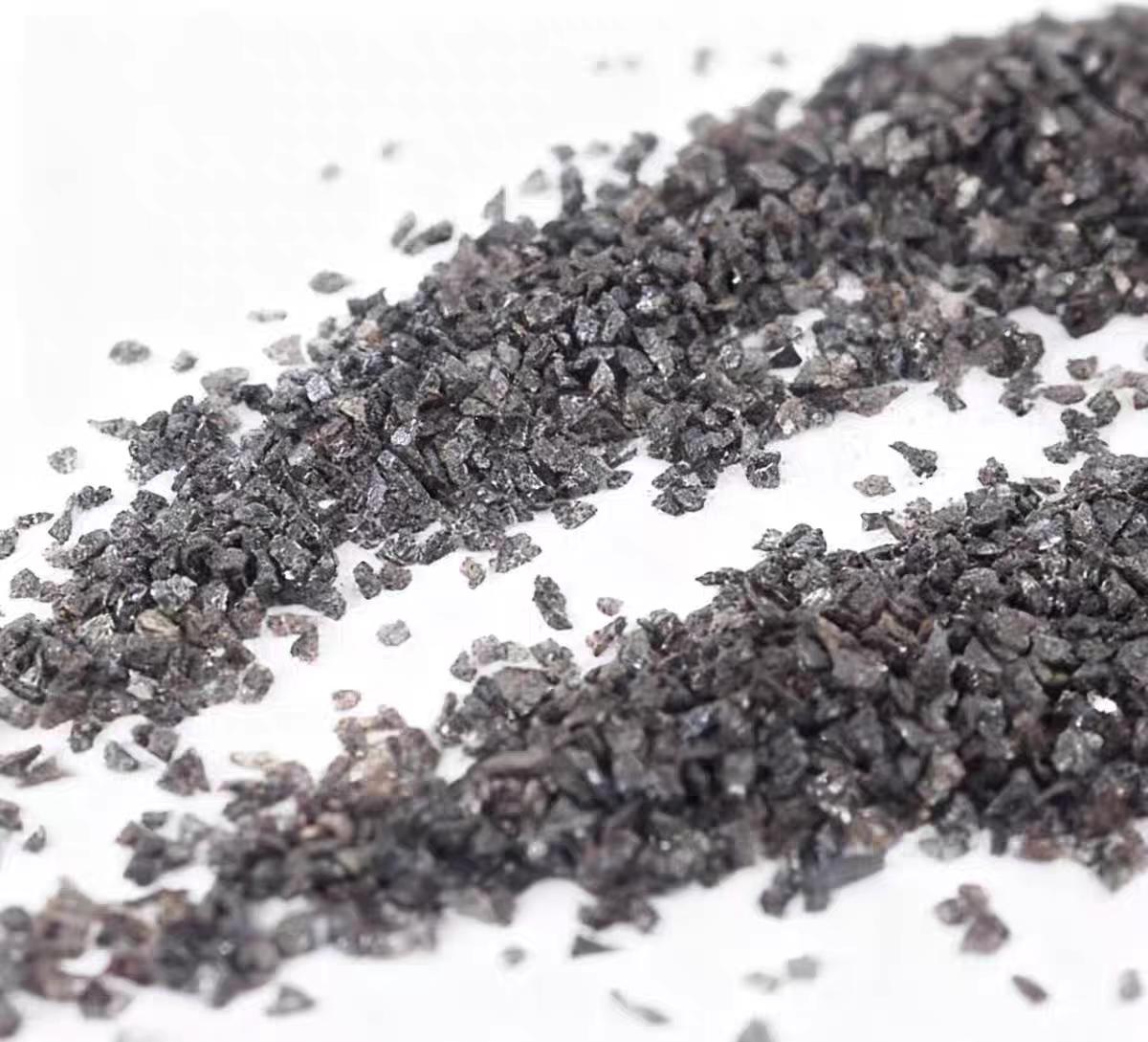

△金属骨料
△非金属骨料
△颜色选择
△颜色选择
2. 金刚砂地坪特点
金刚砂地坪完成后的表面，呈现出一种坚固、实用但略显粗犷的工业质感。
① 金刚砂地坪优点：
金刚砂重工业界的性价比之王，经济耐用，有超强耐磨、抗压抗冲击的特点。
② 金刚砂地坪缺点与改进：
金刚砂美观度不高，其材料本身不耐酸、碱和油污腐蚀。建议在金刚砂面层上加做密封固化剂处理，能大幅提升其抗渗性能，延长使用寿命3-5年。
③ 金刚砂价格：
金刚砂材料每平方价格在20~40块钱。
以上价格为基于网络信息的粗略估算，实际购买价格会因品牌、型号、地区、购买渠道及批量等因素有较大差异。
△金刚砂地坪优点
△金刚砂地坪固化对比
3. 金刚砂地坪适用场所
金刚砂地坪能承受叉车、重型货架频繁碾压、高强度冲击、货物频繁拖拽和搬运设备满足工业生产对地面坚固性的首要需求。
金刚砂地坪适用于各类生产车间、重型设备区、高精电子产业园、物流仓库、配送中心、地下停车场等需高强度物理磨损的场所。
但不建议使用于制药厂、食品厂、电子/微电子无尘车间、化工厂、电镀车间、实验室、酸洗车间等要求洁净、无菌、防尘的场所。

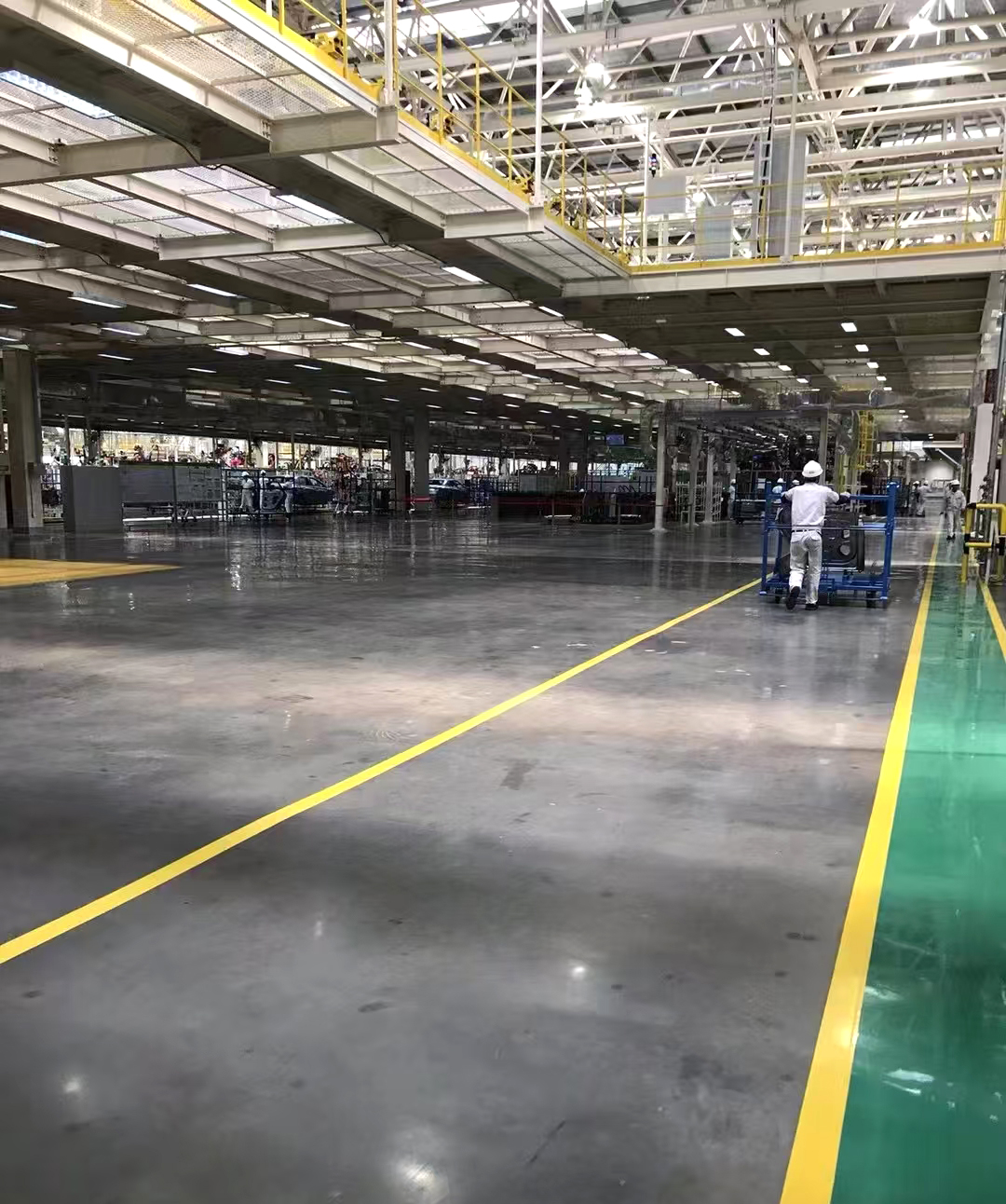

△各类生产车间
△各类生产车间
△物流仓库

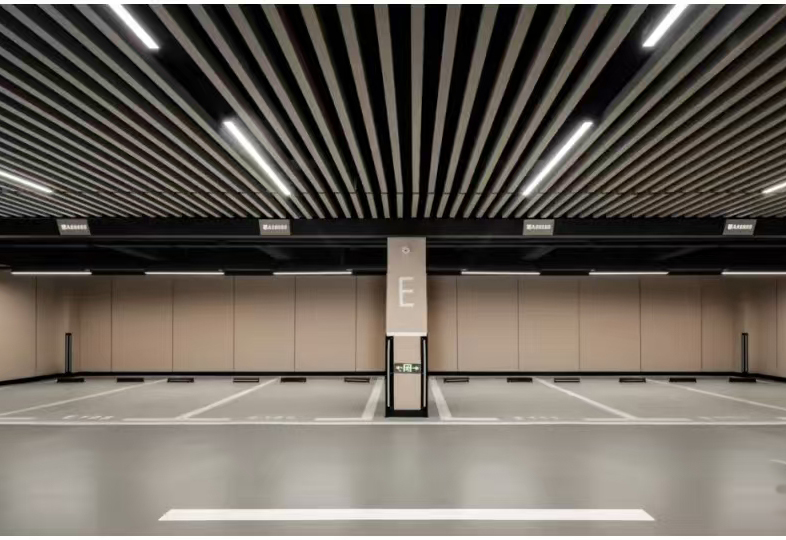

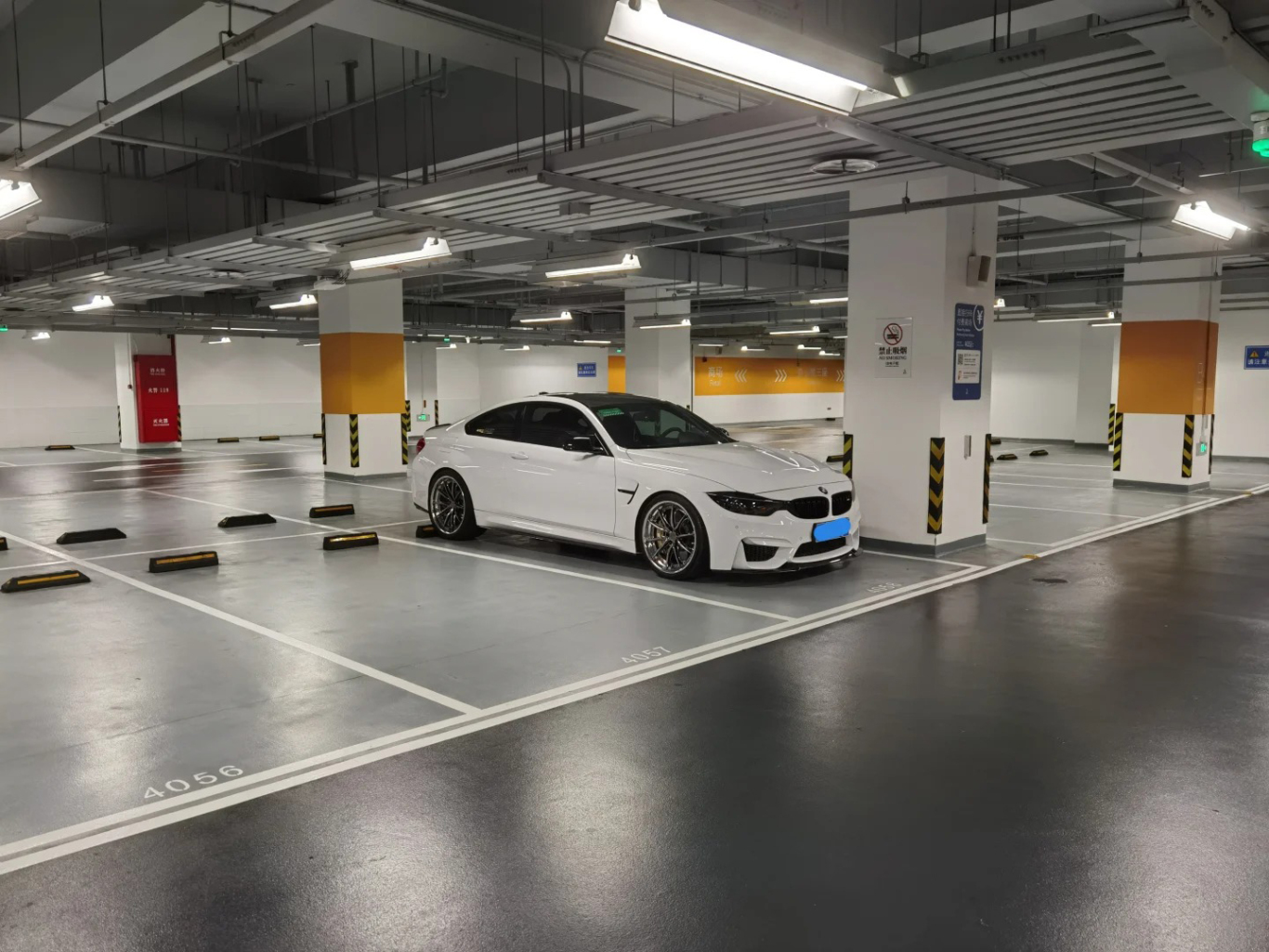

△地下停车场
△地下停车场
△地下停车场
△地下停车场
△公共场所
4. 施工图及施工流程
金刚砂地坪施工的最大特点是由工人直接将骨料撒布于新浇筑的混凝土面上，随混凝土浇筑随撒布抹光。
金刚砂地坪参考做法：
1、凿毛原始地面之后清洁原始地面；
2、水平标高打点，确定地坪的平整度；
3、混凝土前扫浆，增强新旧混凝土之间的粘接；
4、输送C25强度混凝土，将混凝土摊铺平整拉毛收浆；
5、将金刚砂均匀地抛洒在地面上，分两次撒耐磨骨料；
6、启动打磨设备，对地面进行修整，磨平，将金刚砂材料进行压实进混凝土表面，少在两遍以上；
4、启动收光机对地面进行收光，切缝养护3周左右。
△金刚砂面层通用施工图（人行道）
△金刚砂面层通用施工图（车行道）
△金刚砂面层通用示意图
△金刚砂地坪参考做法
5. 注意事项
① 金刚砂的用量每平米不宜小于5公斤，用量不足会严重影响耐磨性；
② 承受叉车、重型货架频繁碾压、高强度冲击的基层混凝土强度应不低于C25，这是保证地坪承载力的基础；
③ 金刚砂地坪养护7天后，应切割伸缩缝，避免后期开裂。
④ 养护7-10天后方可步行，28天后达到设计强度方可承重。
⑤ 金刚砂地坪建议加密封固化处理，避免油污渗，提高使用寿命。
△金刚砂地坪应切割伸缩缝，避免后期开裂
△金刚砂地坪建议加密封固化处理
-----------------------------------------------
