在汽车零部件的品质验证领域，有一项严酷而关键的测试，它模拟的是车辆日常行驶中遇到的最常见威胁之一：来自路面飞溅的石子冲击。尤其是对于安装在车辆前部或底盘的蒸发器、冷凝器等热交换器件，这种冲击可能导致翅片变形、管路破裂、冷媒泄漏，最终引发空调系统失效。为了精准量化并提升这类零部件的抗冲击能力，LT-BS006 飞石冲击测试仪应运而生，并严格遵循行业权威标准TL 82086-2020 《汽车蒸发器及冷凝零件要求》，成为保障产品可靠性的核心检测设备。

一、 模拟真实威胁：为何要进行飞石冲击测试？

汽车热交换器（蒸发器、冷凝器）通常由密集的铝制翅片和纤细的铜管或铝管组成，它们结构精密但相对脆弱。在高速行驶时，前车卷起的石子或路面弹起的碎石，会以极高的动能撞击这些部件。长期或单次剧烈的冲击可能造成：

1、翅片倒伏或损坏：影响空气流通和换热效率。

2、管路凹陷或破裂：导致制冷剂泄漏，空调系统完全失灵。

3、焊接点开裂：引发潜在的慢性泄漏。

4、耐腐蚀涂层破损：降低零部件整体寿命。

因此，在实验室环境中模拟并评估这一工况，对于产品研发、质量控制和供应商认证至关重要。

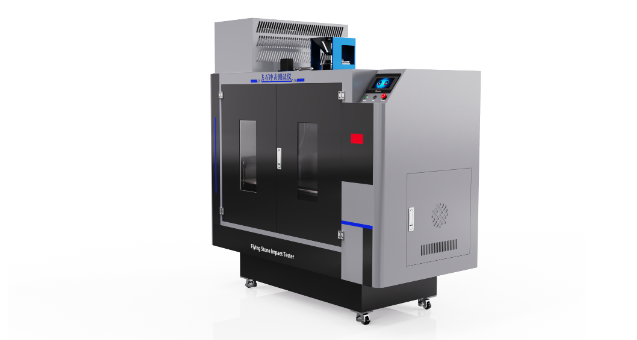

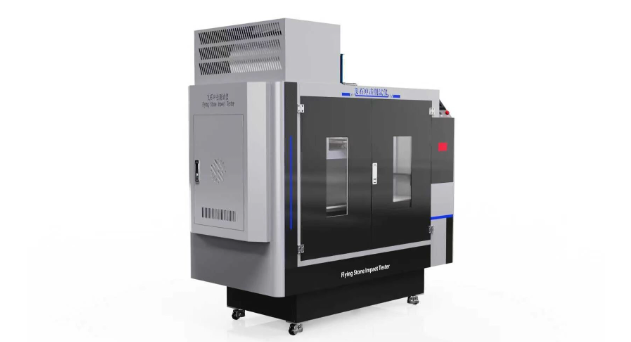

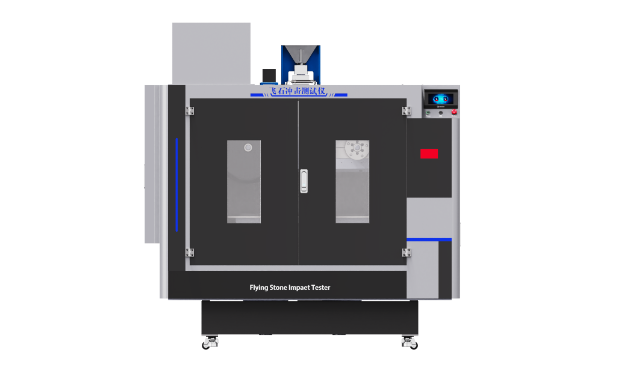

二、 核心设备解析：LT-BS006 飞石冲击测试仪

LT-BS006 是一款专为执行标准化飞石冲击测试而设计的高精度仪器。其主要构成和工作原理如下：

（1）核心系统：

发射装置：通常采用压缩空气驱动，配备精密调压阀和速度测量装置（如激光测速仪），确保发射的石子能以可重复、可计量的冲击能量命中目标。

供弹与校准系统：可稳定输送标准化的试验石子（通常为特定尺寸、形状和硬度的钢珠或天然碎石），并确保发射轨迹的一致性。

样品固定台：可灵活固定不同尺寸和形状的蒸发器、冷凝器总成或样品件，并能调整冲击角度（通常标准要求为90°垂直冲击或其他指定角度）。

安全防护箱体：封闭式设计，保障测试安全，防止碎片飞溅。

（2）关键控制参数：

冲击速度：根据 TL 82086-2020 标准要求设定（例如，针对不同部件或区域可能有不同的速度等级，如 30 m/s, 40 m/s 等），这是模拟不同行车速度下冲击能量的核心参数。

石子规格：标准严格规定测试用石子的质量、材质和形状（例如，特定直径的钢球或边缘锋利的碎石）。

冲击次数与点位：在样品特定区域（如迎风面中心、边缘等）进行规定次数的冲击。

环境温度：部分测试要求在特定温度（如高温或低温）下进行，以评估材料在不同状态下的性能。

三、 执行标准：TL 82086-2020 的核心要求

TL 82086-2020 《汽车蒸发器及冷凝零件要求》是德国汽车工业的通用技术条件，被全球众多主机厂广泛采纳。其中对飞石冲击测试有明确且严格的规定：

测试目的：验证零部件在遭受飞石冲击后，其结构完整性、密封性能（制冷剂泄漏量）和冷却性能是否仍能满足要求。

预处理：测试前，样品可能需要经历其他环境测试（如振动、冷热循环）。

（1）测试方法：

1、在规定速度下，对指定的关键区域发射规定数量的标准石子。

2、测试后，需立即或经过特定流程后，进行气密性检漏（如氦质谱检漏或水下气泡检漏），泄漏率必须低于标准限值。

3、必要时，还需进行性能测试，验证其换热量或压降变化是否在可接受范围内。

（2）判定准则：

主要失效模式：出现制冷剂泄漏（即使微小），通常被视为不合格。

次要失效模式：翅片大面积倒伏导致性能显著下降，也可能被判为不合格。

测试后，还需对冲击点进行形貌检查，评估损伤程度。

LT-BS006 测试仪的优越性，正是在于它能够高度标准化、可追溯地执行上述所有测试步骤，确保不同实验室、不同批次产品测试结果的一致性和可比性。

结语

在汽车工业追求极致可靠性与耐久性的道路上，每一项严苛的测试都是产品品质的“试金石”。LT-BS006 飞石冲击测试仪，作为 TL 82086-2020 标准的有力执行者，将现实中随机、复杂的碎石冲击，转化为实验室里精准、科学的量化评估。它不仅是冰冷的检测机器，更是守护汽车关键零部件、保障驾乘舒适与安全的重要技术卫士，持续推动着汽车零部件制造工艺与材料技术的进步。
