正庚烷(C7H16)气体检测仪：为石化清洗线织就隐形安全网

一、项目痛点——为什么“清洗溶剂”成了第一隐患

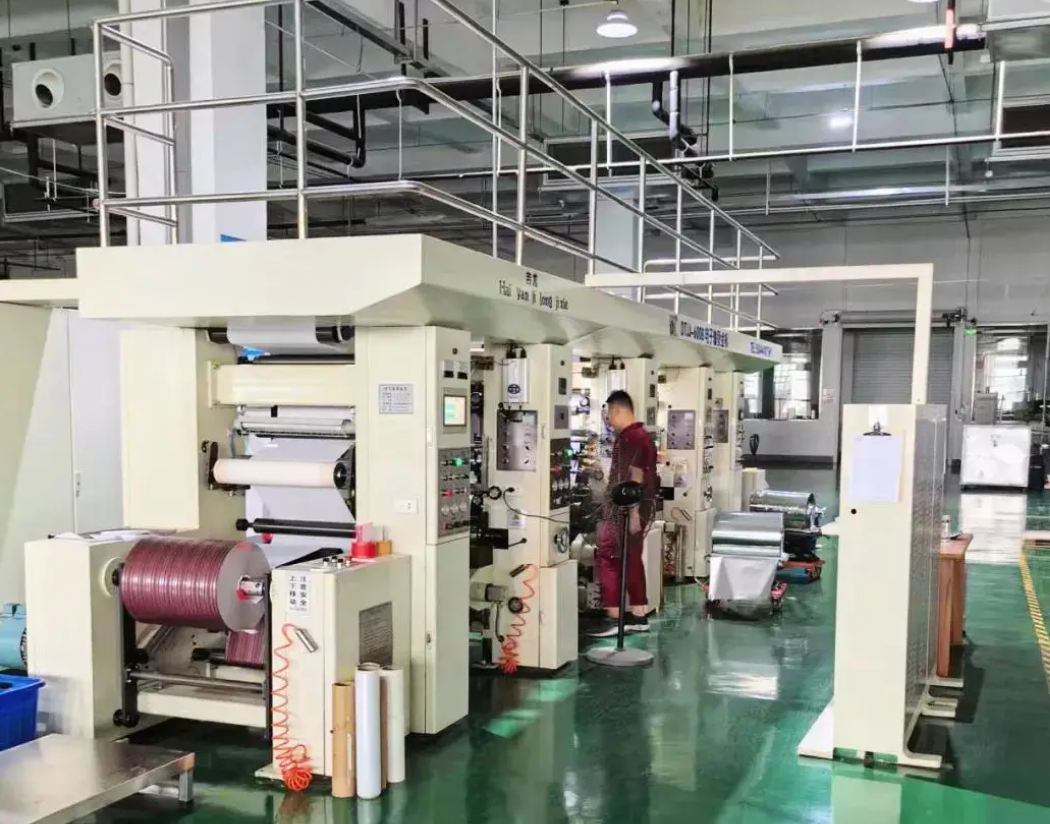

某大型印刷复合膜生产线采用正庚烷作快干清洗剂，闪点-4 ℃、爆炸极限1.05%～6.7%，年均消耗约30 t。原有便携式检漏仪靠人工巡检，存在“漏检、晚检、误检”三重风险；同时车间排风与印刷机PLC各自为政，浓度信息无法第一时间关停热源，形成“数据孤岛”。为此，企业决定引入“在线式庚烷气体检测仪+联动控制”整体方案，三卫科技中标承建。

二、检测原理——催化燃烧芯体如何把“浓度”变“电信号”

三卫科技选用进口催化燃烧传感器：当庚烷分子随空气扩散进入检测室，在高活性催化剂表面无焰燃烧，瞬间升温→内置惠斯通电桥失衡→输出mV级差分信号。主机对信号进行24 bit ADC采样、温度补偿、非线性修正后，以4-20 mA或RS-485形式送出，分辨率可达0.1 %LEL，响应T90≤15 s，可分辨低至50 ppm的泄漏。

三、产品特点——“三高三长”让仪表敢于五年免维护

1. 高可靠：本安+隔爆双重设计，Ex d IIC T6 Gb，IP66壳体，酸碱漆雾环境下壳体十年不褪色。

2. 高兼容：支持PPM、%LEL、mg/m³多单位切换，可同时接入DCS、PLC、SIS、消防图形显示装置。

3. 高智能：OLED中文彩屏就地显示，红外遥控免开盖调零、标定；故障、预警、报警三灯组态一目了然。

4. 长寿命：进口抗毒催化珠，连续工作>36 000 h，抗硅、抗硫、抗卤素。

5. 长稳态：全量程温度补偿-40～+70 ℃，零点漂移<±1 %FS/年。

6. 长质保：整机三年，传感器两年，24 h云端售后响应。

四、系统功能——从单点报警到立体联动

1. 实时监测：24 h在线，浓度、温湿度、设备状态四参数同屏呈现。

2. 三级报警：预警10 %LEL、危险25 %LEL、高危50 %LEL，阈值用户可调。

3. 联动输出：两组无源继电器(1A@24 VDC)，可自动切断印刷机加热包、启动轴流风机、打开喷淋阀。

4. 数据追溯：内置2 G Flash，可滚动记录≥180 d分钟数据，支持USB导出CSV，满足ISO 45001审计。

5. 远程监视：选配4 G/Wi-Fi，接入三卫“卫云”平台，手机小程序随时查看浓度曲线、接收短信/语音推送。

五、解决方案——“一区三片”布点策略

依据GB 50493-2009《可燃气体检测报警设计规范》，将清洗区划分为封闭设备区（释放源半径1 m）、半开放操作区（半径3 m）和缓冲通道区（半径5 m）。

• 封闭设备区：泵吸式探杆延伸至排液口上方0.3 m，每2 m一台，共4台；

• 半开放区：壁挂扩散式，距地面0.3～0.6 m，沿车间立柱均布，共6台；

• 缓冲通道：门口上方1.5 m处吸顶式1台，用于监测外泄浓度。

所有探头通过RS-485总线接入SW6000区域控制器，控制器与印刷机PLC、排风变频柜硬线联锁，实现“浓度超标→停加热→延时10 s→启动风机→声光报警”的标准化应急链。

六、选点与安装注意——让每一厘米采样路径都算数

1. 选点优先原则：靠近阀门、法兰、泵密封、排液口等一级释放源；避免正对送风口，防止稀释。

2. 安装高度：庚烷蒸气重于空气，探头中心距地坪0.3～0.6 m；若设备平台分层，则在最易滞留层设置。

3. 防振防晒：远离压缩机出口管道；户外增加遮阳罩，避免夏季壳体超70 ℃导致零点漂移。

4. 接地与穿管：电缆采用低压铠装屏蔽线，单点接地电阻<4 Ω；穿镀锌钢管保护，接口涂防锈脂。

5. 标定通道：预留DN15旁路球阀+校对接口，方便年度比对；推荐每6个月用50 %LEL庚烷标准气校准一次，漂移>±2 %LEL即更换传感器。

七、执行标准与产品参数——让合规成为底线

• 设计依据：GB 50493-2009、GB 12358-2006、GBZ 2.1-2007

• 执行标准：GB 3836.1-2010、GB 3836.2-2010、Q/SGA 01-2024（三卫科技企业标准）

• 检测气体：正庚烷（C7H16）

• 检测原理：催化燃烧（可选红外、PID）

• 量程：0-100 %LEL（0-2.2 %VOL），分辨率0.1 %LEL

• 示值误差：≤±3 %FS

• 响应时间：T90≤15 s

• 重复性：≤±1 %

• 防护等级：IP66

• 工作温度：-40 ℃～+70 ℃

• 工作湿度：10-95 %RH（无凝露）

• 供电：DC 24 V±10 %，功耗<2 W

• 输出：4-20 mA、RS-485、两级继电器、可选4 G/Wi-Fi

• 报警方式：LED+≥85 dB声光一体化，支持外接号角、旋转灯

• 壳体：铝合金隔爆，表面氟碳涂层，重量≈1.8 kg

• 尺寸：180 mm×140 mm×92 mm（含声光）

• 电缆接口：NPT3/4，内配防爆堵头、密封圈

八、落地效果——数据说话，安全看得见

系统投运6个月来，成功捕捉11起微量泄漏事件，均在10 %LEL级别即触发预警，现场人员20 s内完成处置，避免了一次计划外停机。经第三方安评机构核算，项目将车间爆炸风险等级从“高”降至“中”，预计年减少停产损失约120万元；保险费率也因此下调1.2个百分点。用户负责人表示：“三卫科技的庚烷检测仪不仅是一台表，更是一张24小时不眨眼的‘安全网’。”

九、结语

当环保法规与智能制造双重驱动，传统“经验式”安全管理已难以为继。三卫科技以催化燃烧核心技术为矛、以云端联动平台为盾，为印刷、复合、涂布、制药等涉庚烷行业提供“零缝隙”气体安全解决方案。选择三卫，让每一次泄漏都在毫秒间被看见、被量化、被处置——把隐形的风险，变成看得见的安全。
