光纤系统的传输效率到底怎么提升？

在高速通信、激光加工、医学成像等场景里，“光功率的每一点损失都是成本的浪费”。

如果你在项目中常常为“插入损耗高、回波信号太强”而头疼，这篇文章将帮你把透镜、耦合器、预倾角这三大“拦路虎”彻底拆解，用最实用的选型要点，让光路从此顺畅无阻。

阅读完本篇，你将拥有：

• 选对透镜的快速判断表

• 连接器/耦合器的全谱对比图

• 预倾角（PC vs APC）背后的物理根源与实际收益

一、光纤系统对准的“三大核心件”

二、透镜类型全解析 —— “选对镜头，光功率1+1>2”

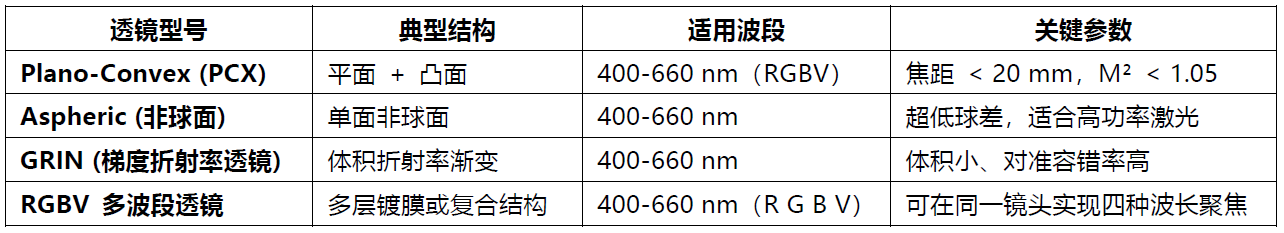

1.常见透镜分类

重点：所有透镜的M² < 1.05，意味着光束质量接近理想高斯束，尤其适合精密测量与高功率激光加工。

非球面透镜

RGBV 多波段透镜

2.选型小技巧

三、光纤耦合器&连接器全谱对比 —— “接口选对，损耗秒降”

1.主流连接器族谱

注意：同一型式的PC与APC之间，回波损耗差距可达15 dB，对高功率系统意义重大。

2.角度选择的实战依据

抛光方向（标准）定制抛光方向

四、预倾角（Pre‑Tilt）背后的物理真相 —— “倾斜=降低返射”

1.为什么要“预倾”？

• 光纤端面若是平面（0°），光在界面上会产生Fresnel反射（≈4%），在高功率激光系统里这等于几十瓦的回射光，会导致激光源不稳定甚至损坏。

• 斜面（8°）把反射光折射到光纤轴向之外，有效反射率降至0.01%（-55 dB），实现“几乎零返射”。

2.实际收益数据（基于本公司实验室测量）

结论：只要系统功率≥1 W，APC或E2000的预倾角是必须的；低功率 (< 1 mW) 时可选 PC。

3.预倾角的实现方式

• 光纤端面精密研磨：使用 8° 角度的研磨盘，确保角度误差 < 0.1°。

• 耦合器内部倾斜安装：在耦合器的孔位设计倾斜槽，使光纤自然保持预倾角。

• 光路布局优化：让斜面的反射光直接射向吸收体或散射墙，避免二次耦合。

光纤耦合：预倾角耦合轴和 FC APC 型连接器可避免背向反射

光纤准直器：预倾角耦合轴不会导致光束轮廓畸变

五、选型实战——一步到位的配置方案

小贴士：在采购时，“透镜焦距+M²+抛光角度”必须同时满足；否则即便光纤端面完美，整体效率仍受限。

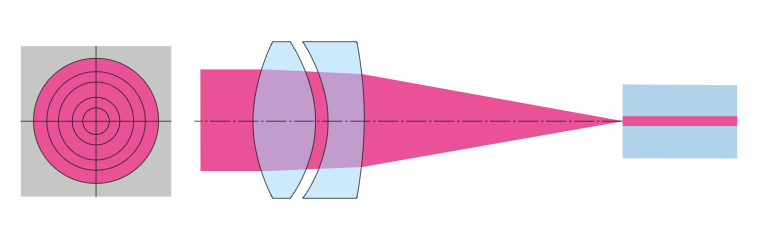

带预倾角耦合轴的光纤准直器，准直光束是居中的、高斯的且同心对称的。

带同轴耦合轴的光纤准直器，准直光束是居中的、高斯的且同心对称的。

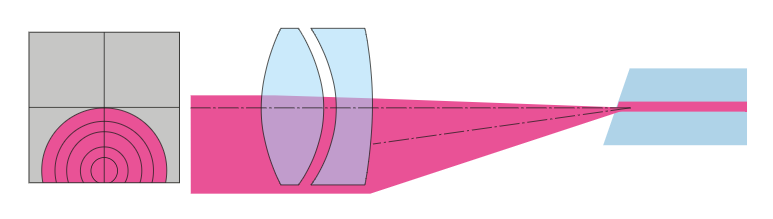

失配：畸变的光束轮廓，带有 FC APC 型连接器的光纤跳线与 FC PC 型准直器一起使用时的光路。

失配：畸变的光束轮廓，带有 FC PC 型连接器的光纤跳线与 FC APC 型准直器一起使用时的光路。

六、常见误区速查表

结语

光纤系统的“功率泄漏”往往不是单一因素造成的，而是透镜、连接器、预倾角三者的叠加效应。掌握本篇的选型要点后，你就能：

• 降低整体插入损耗 ≤ 0.5 dB

• 提升回波损耗至-55 dB 甚至-60 dB

• 在同等成本下实现更高的系统可靠性

赶紧把这些实战经验写进你的项目规范吧！如果还有更细节的问题，随时留言或私信，我们会为你提供一对一的技术支持。
