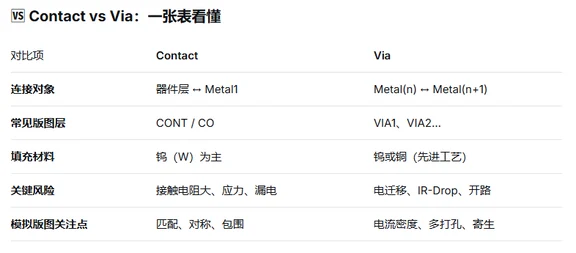

在模拟版图里，Contact（接触孔）和 Via（通孔）本质上都是“连接上下层的金属塞子”，区别只在于它们连接的是哪两层。

Contact：连接器件层（有源区、多晶硅）与第一层金属（Metal1）。
Via：连接金属层与金属层，比如 Via1 连 M1-M2，Via2 连 M2-M3，以此类推。

可以把芯片想象成一栋楼：
Contact 是“一楼到二楼”的楼梯，把晶体管、电阻等器件引到第一层金属。
Via 是“二楼到三楼、三楼到四楼”的楼梯，让信号在不同金属层之间换层。

🛠️ 模拟版图中的“讲究”

在数字版图里，Contact 和 Via 往往交给工具自动处理；但在模拟版图中，它们的位置、数量、形状都会直接影响性能。

多打孔（Multi-Via） 单个孔电阻大，还容易因电迁移烧断。大电流路径、电源地线必须打阵列孔，并联降低电阻，提高可靠性。

金属包围（Enclosure） 孔必须被上下层金属“包住”，且包围量要满足设计规则。套刻偏移时，包围不足会导致断路或漏电。

匹配与对称 差分对、电流镜中，每个管子的 Contact 数量、位置、形状必须完全一致。否则接触电阻不同，会直接导致失配。

电流密度与电迁移 Via/Contact 是电流的“咽喉”。电流密度超过限值，金属原子会被“电子风”吹走，形成空洞或小丘，最终断路。

寄生效应 每个孔都有电阻和电容。Contact 电阻在先进工艺中尤其显著，会影响放大器增益、基准源精度。高频下，Via 的寄生电容也会拖慢信号。

天线效应 长金属线连接到栅极时，刻蚀中会积累电荷，可能击穿栅氧。工程师常通过跳层（加 Via）来切断长线，保护器件。

💎 总结

Contact 是器件与金属的“第一次握手”，Via 是金属层之间的“接力棒”。

它们虽小，却是电流的必经之路。在模拟版图里，一个孔的差别，就可能让芯片从“高精度”变成“不能用”。所以，模拟工程师常说：“细节藏在孔里。”
