90%的新手雾灯接线方法都是错的，最后烧坏车内按键！
🔴保存这份图解

想加装大功率辅助车灯，却觉得继电器线路复杂得像量子物理？其实原理特别简单！💡

📌 选用负控接线的原因
这里给大家分享的是经典负极触发式（负控）接线方案。
汽车电工铁律：绝对不要让大电流直接经过车内按键！
在这套线路里，按键只通过微弱的控制电流，用来接通负极搭铁。全部大功率负载由继电器承担。
这种接法安全可靠，还能延长开关使用寿命。🛡️

📝 接线详细讲解（收藏视频，避免丢失）
🔋主电源正极：从蓄电池引出粗电线，加装30A大功率保险丝，直接接到继电器30号端子。
🔑控制正极：取自点火开关，接到继电器86号端子。亮点：只有打开点火开关，车灯才能点亮。就算忘记关灯，也不会把电瓶电量耗光！
▦控制按键：把车身/电瓶负极搭铁线接到继电器85号端子。
⚡车灯输出端：按下按键，继电器吸合，电流从30号端子流向87号端子，然后接通LED车灯！车灯负极直接在车身搭铁接地（GND）。

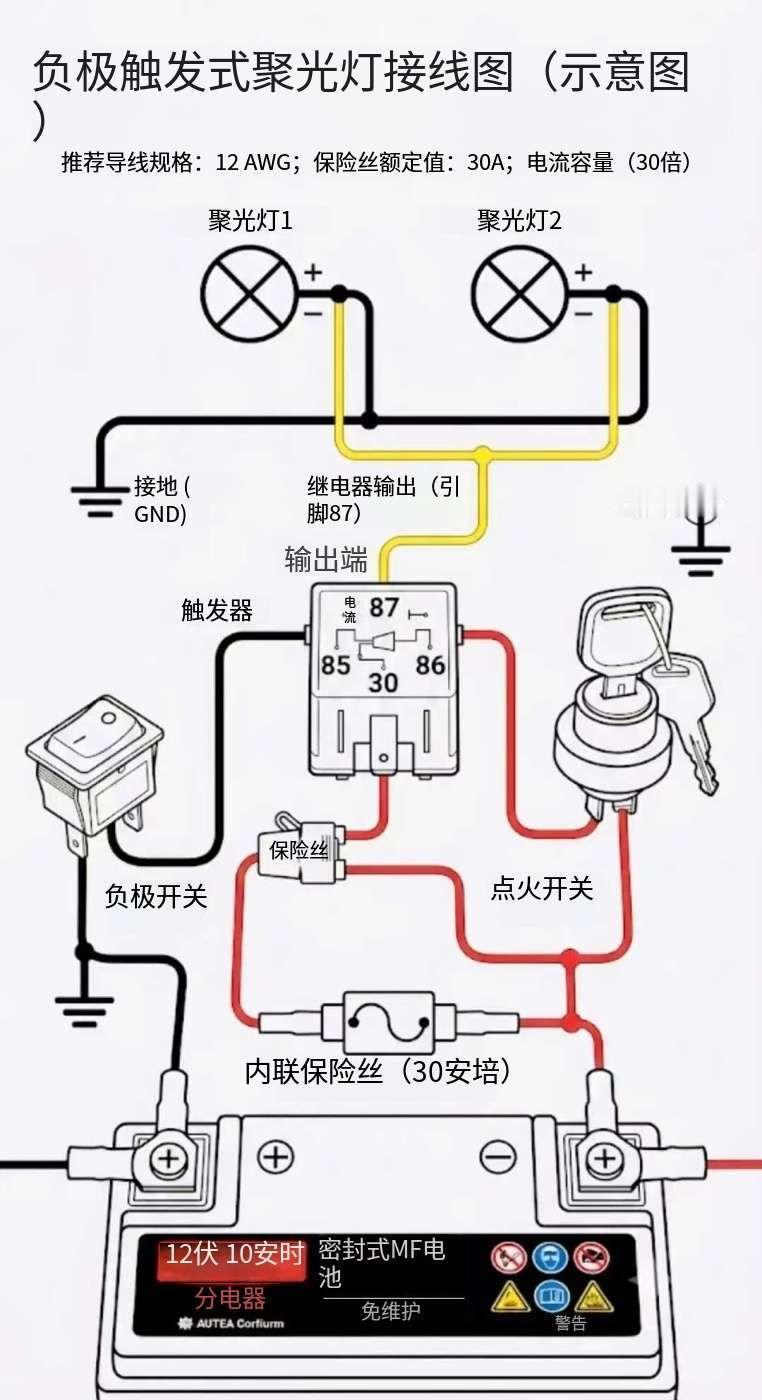

顺便考考经验丰富的汽车电工，仔细看这份3D电路图！👀
有人说，这类示意图里经常藏着缺陷，甚至存在短路隐患。
谁能找出漏洞？还是线路完全没有问题？
把你的见解写在评论区，检验一下你的技术功底！👍🔧
