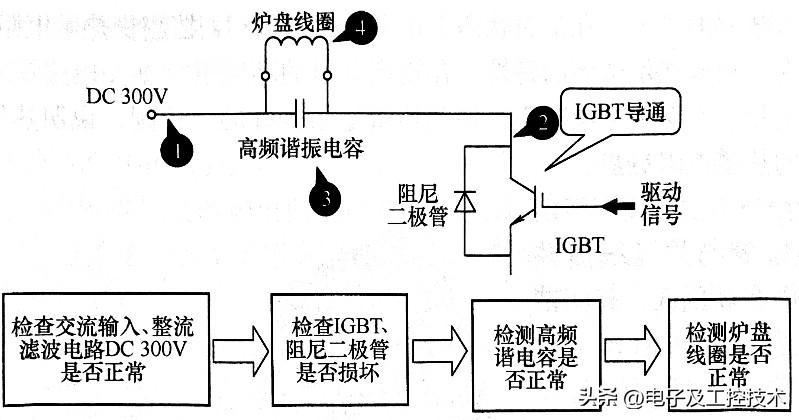

维修稍微复杂些的电路，熟悉它的工作过程是应该是药到病除的关键。比如这样一个电磁炉具体的率输出电路。如果出现无功率输出，我们就需要先分析一下它的工作过程。

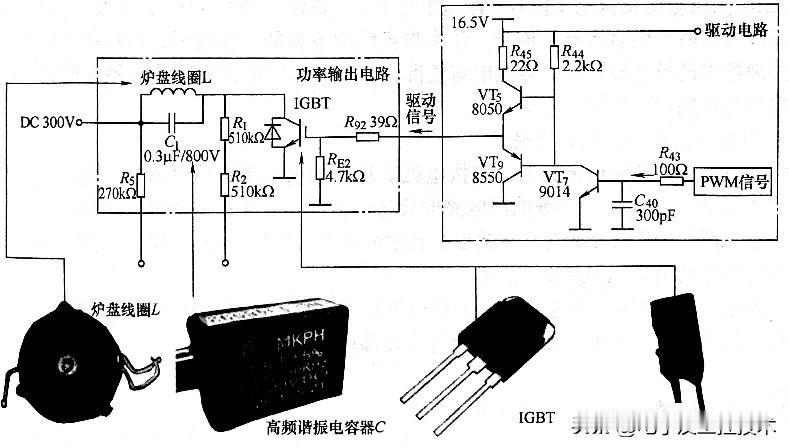

这个电磁炉实用的功率输出电路是由220V 交流电压经输入电路，由熔断器 FU、抗干扰电容 C201，加到桥式整流堆上，经整流、滤波由电感L1和电容C202平滑滤波后为炉盘线圈提供直流电压 310V，炉盘线圈L与高频电容 C构成高频并联谐振电路。

炉盘线圈的另一端与绝缘栅晶体管IGBT 的集电极相连，IGBT 高速交替地导通与截止，使炉盘线圈与高频电容的高频并联谐振路工作，于是线圈就会辐射出磁力线，这就是磁能。

由于铁质锅具在磁力线的作用下形成强大的涡流而产生热量。

在IGBT 工作过程中，电流检测变压器 TR检测IGBT 是否存在过电流，该检测信号在二次侧感应出交流电压信号经限流电阻R214、整流二极管 VD202、滤波电容 C207组成的滤波电路后产生直流电压信号，作为炉盘线圈电流的取样信号。

最后再经插排 CN2的9脚送处理器中进行监测，一旦有过电流情况，微处理器立即采取限流或停机措施，这样就对IGBT起到保护作用了。
