“滚回绘图板”被淘汰的飞行器方案525

本文1776字，15图，预计阅读时间8分钟

Model 835-6 AI协助绘制的概念图

这个项目始于美国海军对60年代苏联远程超音速轰炸机和反舰导弹性能的预测，如果苏联的轰炸机可以使用马赫 2突防美国航母编队，则当时美国航母的防御战斗机即F4H鬼怪式战斗机和麻雀导弹的组合，没有任何办法在母射进入这些轰炸机搭载的反舰导弹射程范围之前建立有效的空中防线。

Model 835-6 AI协助绘制的概念图

F4H鬼怪式战斗机性能先进，但油耗也巨大，这意味着只能在发现苏联轰炸机编队后从航母紧急起飞，然后爬升进入战斗位置。航母的弹射器没有办法在短时间内弹射起飞足够数量的战斗机，可以确保在航母100海里防御圈外击落可能多达50架突的防苏联轰炸机机群和其搭载的100枚反舰导弹。

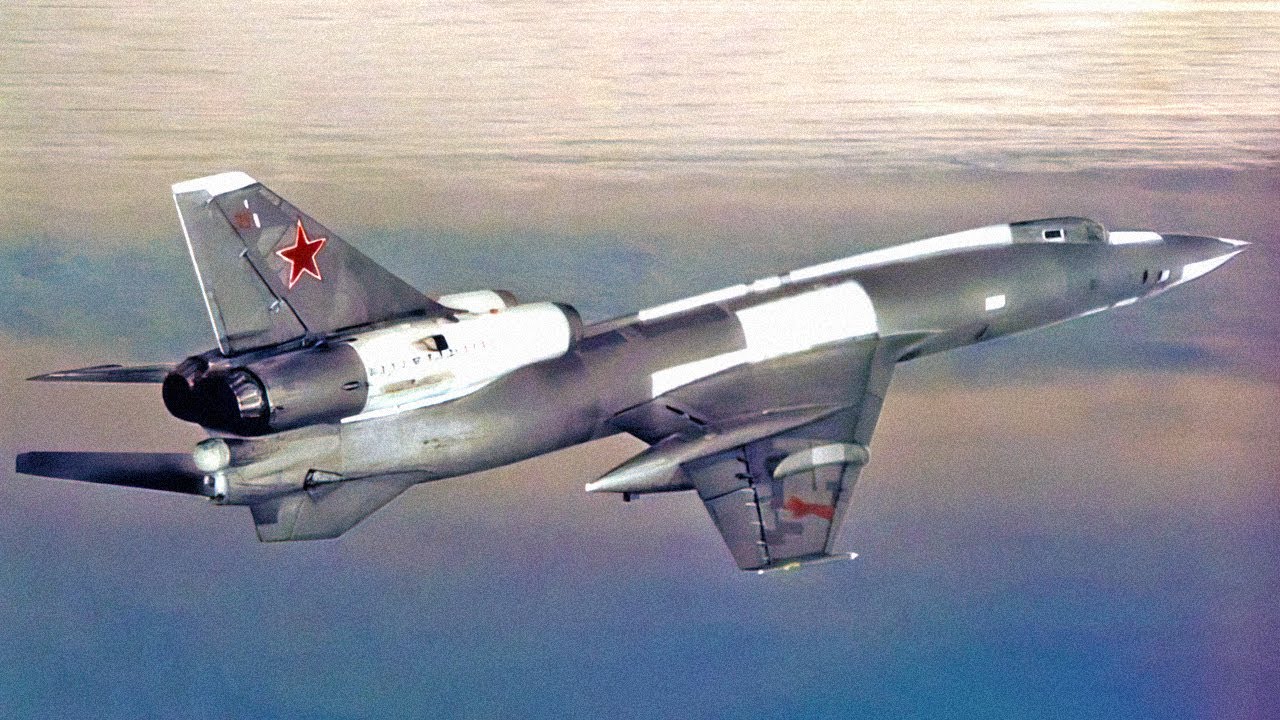

可搭载Kh-22导弹的Tu-22K ，美国海军的假想敌

因此，一个对策被提出来，这就是1956年9月完成“有人驾驶外围舰队防空战斗机武器系统”（OPFAD）项目。50年代中后期的雷达技术已经足够小型化，甚至可以将远超搜索雷达搭载在战斗机大小的飞机之上。这样做的好处是这架飞机可以在威胁方向前出远离航母巡逻，大幅度增加预警距离。因为要长时间巡逻，这架飞机将不追求机动性尽可能的多带燃料。接下来一个显而易见的结果是将其作为计划中的远程空空导弹发射平台，而不用等待航母起飞拦截飞机。预警雷达+长时间巡逻飞机+远程防空导弹，构成了其主要要素。

AN/APQ-81雷达系统

OPFAD计算后发现，亚音速战斗机与马赫2.5的战斗机相比更具优势。特别是在对抗高空马赫2、中空马赫0.9和低空马赫1目标时，亚音速战斗机的效能是超音速战斗机的两到四倍。因为滞空时间更长且搭载的导弹射程可以更远。

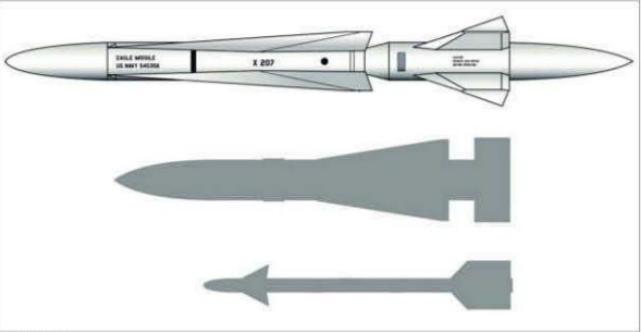

AAM-N-10猎鹰远程空空导弹和不死鸟以及响尾蛇导弹的对比

50年代末预警雷达确定为AN/APQ-81雷达，导弹为AAM-N-10猎鹰远程空空导弹，而搭载二者的作战平台在1959年10月13日发布了设计竞赛TS-151，这就是“舰队防御战斗机”项目。该系统计划于1965年服役。海军要求在35,000英尺高度至少巡逻五小时，飞机以最大经济速度巡航到其指定位置。可接受的发动机包括当时用于A-6的J52发动机，以及T34、T56、T61和T64涡轮螺旋桨发动机，特别是海军正在资助开发的普惠TF30涡扇发动机。所有人都读懂了海军的意思，因此每家公司都提出了使用普惠TF30涡扇发动机的设计

Model 835-1 AI协助绘制的概念图

波音提交TS-151的方案统称为Model 835，在不同阶段涵盖了至少22种不同的设计，但其中大部分设计并没有流传下来。Model 835-1在1959年10月1日提交，整体是亚音速保守设计，它有一个非常胖的机身、高位置后掠翼以及安装在两个机翼下吊舱中的发动机。

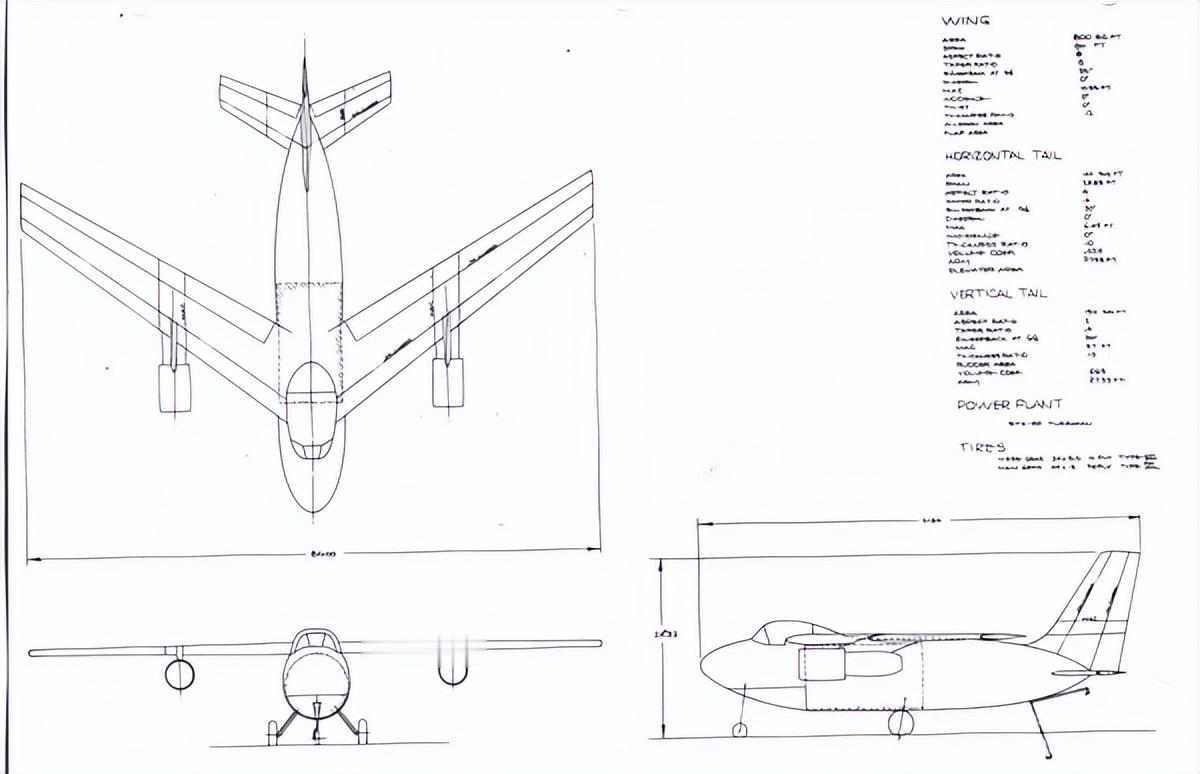

Model 835-1

Model 835-1翼展20.7m，长16.8m，机翼面积60.45平方米，采用两台海军推荐的PW TF30P-2引擎。8枚猎鹰导弹全部内置在机身弹仓内。

Model 835-6概念绘画

波音为Model 835-6设计提供了更多的资料，包括一张概念绘画。表明可能受到设计师的青睐。Model 835-6为中单翼常规布局，其前缘后掠角为 41° 49'，采用三轮起落架，带双鼻轮，主起落架可折叠进翼体吊舱。机翼下有八个外挂吊架用于安装“猎鹰”导弹，每个主轮吊舱内一个，外侧三个。飞机折叠翼展为 9.9 米。两台涡扇发动机安装在后机身背部吊舱内，位于十字型尾翼前部两侧，机翼配有双缝襟翼和带控制面及修正片的内平衡副翼。水平尾翼装有常规方向舵。

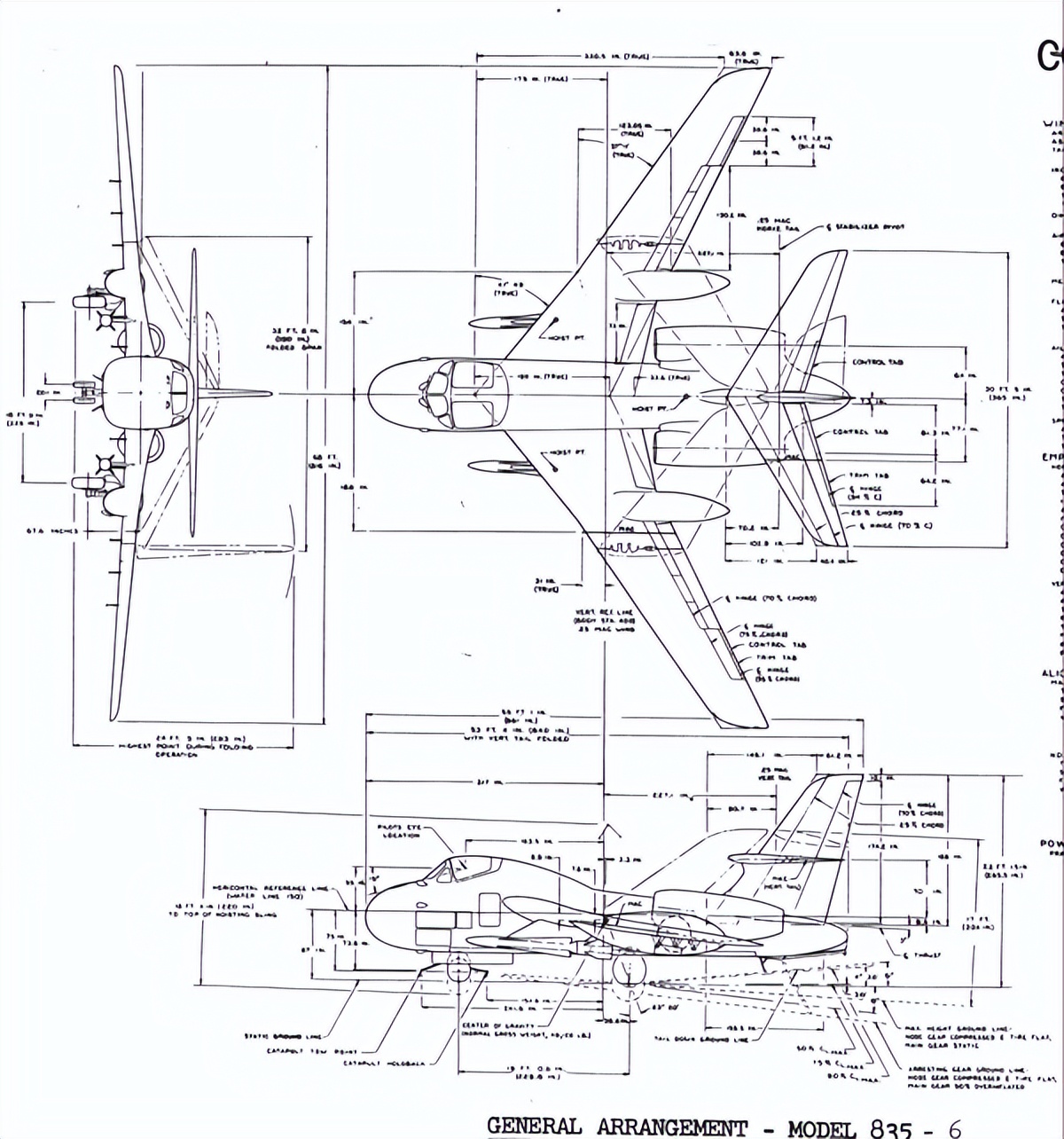

Model 835-6

Model 835-12 AI协助绘制的概念图

早期的TS-151中海军并未完全否定超音速设计，但满足5小时巡逻和超音速本身矛盾，因此在早期方案Model 835-12可以看到明显的超音速特征。

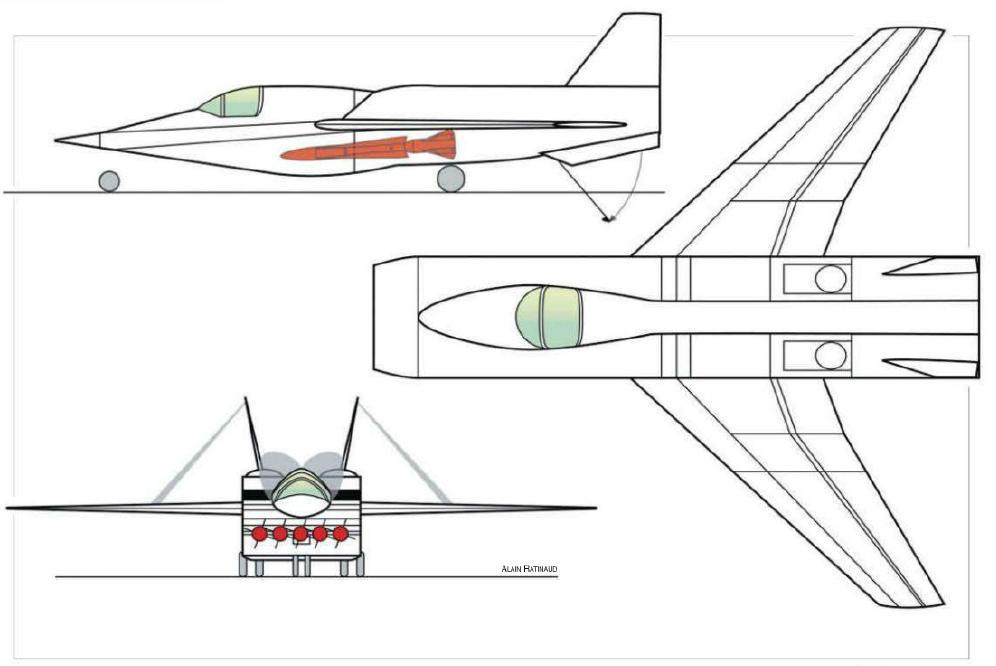

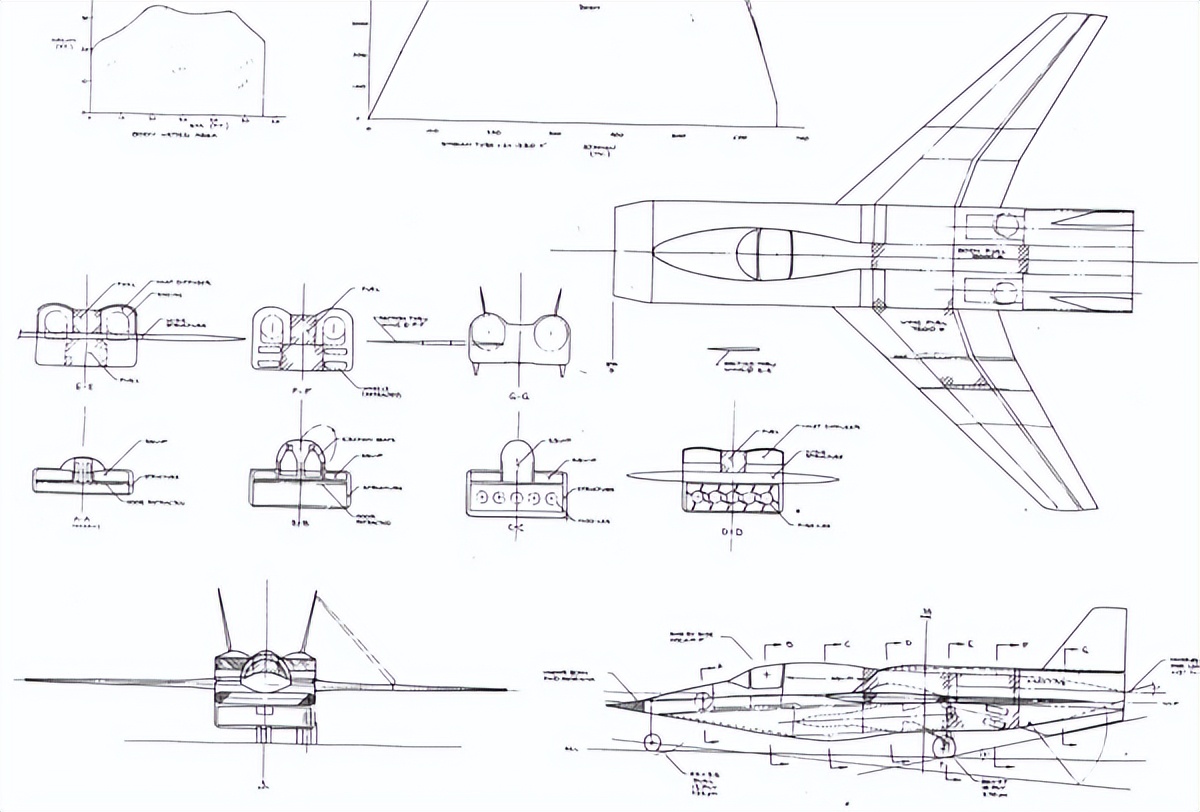

Model 835-12

Model 835-12采用接近50°的后掠翼，双垂尾无平尾设计。双发内置于机身后部，矩形进气口位于座舱后机身上表面。看上去有些隐身设计，但考虑到提出时间应该不大可能。

Model 835-12

五枚猎鹰导弹水平排开内置于机身内部弹仓，雷达罩是扁平的楔形，因此无法使用AN/APQ-81雷达的圆形天线，猜测可能使用E-2A鹰眼预警机的AN/APS-96雷达的狭长天线。两个项目的开发时间几乎平行。

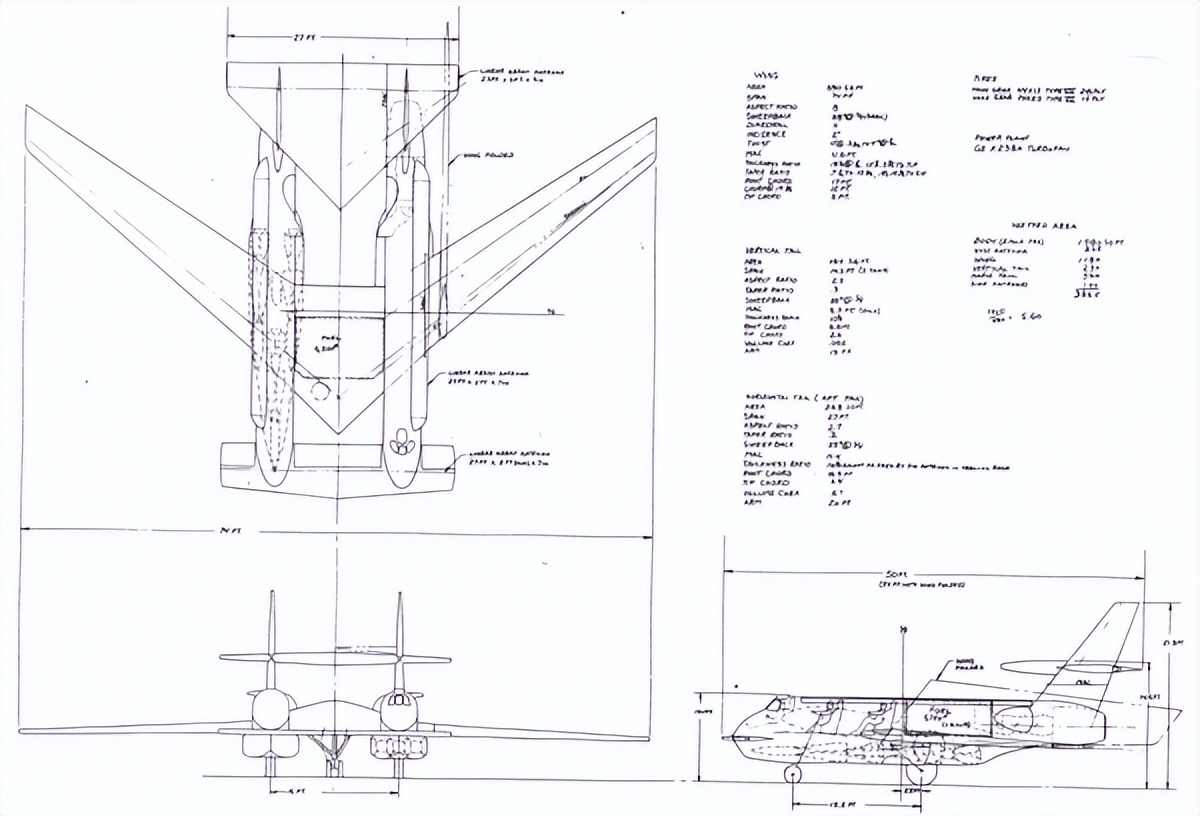

Model 835-22

Model 835-22是一个双机身大型飞机设计，串列的驾驶舱在左侧机身，右侧机身应该全部是油箱。雷达安置在连接两个机身的中段机翼。气动上为串列三翼面布局，机翼为45°后掠下单翼，双垂尾中段连接在一个大三角平尾之上，在头部前方还有一个平直的鸭翼。机翼和垂尾顶端均可折叠。发动机安置在两个机身尾部，由向内开的两个埋入式进气口进气。这个设计可以在两个机身下方的弹仓内搭载多大10枚猎鹰导弹。

Model 835-6 AI协助绘制的概念图

波音的设计在第一轮就被淘汰，道格拉斯、北美航空和麦克唐纳公司进入第二轮，1960 年 7 月道格拉斯飞机公司赢得了舰队防御战斗机机体合同，即F6D“导弹手”战斗机。然而在“导弹手”原型机开发阶段，铁腕国防部长麦克纳马拉1961年上台后立即取消了整个项目。

Model 835-6本人上色，那是2023年没有AI
