电厂溶氧表测量方法是什么？电厂溶氧表通常采用膜法氧电极测量原理，通过选择性透氧膜让水样中的氧扩散到电极表面并产生电流信号，在温度补偿条件下，电流强度与水中溶解氧浓度成正比，从而实现对锅炉补给水、凝结水中μg/L级微量溶解氧的精准测量。

电厂溶氧表测量方法与原理解析

在火力发电厂水汽循环系统中，溶解氧（Dissolved Oxygen, DO）是影响设备安全运行的重要指标之一。国家标准 《GB/T 12157-2022 工业循环冷却水和锅炉用水中溶解氧的测定》指出，当锅炉水中溶解氧浓度超过 0.1μg/L（以O₂计） 时，就可能对金属设备产生腐蚀风险。因此，电厂通常通过溶氧表进行连续或定期检测，以保障水汽品质。

溶氧表的测量核心是氧电极检测技术。电极内部包含阴极、阳极和电解液，外部覆盖一层选择性透氧薄膜。当水样流经电极表面时，水中的氧气会通过薄膜扩散进入电极内部，在阴极发生还原反应产生微电流。仪器通过检测电流信号并结合温度补偿算法，即可换算出溶解氧浓度。相关行业数据显示，火电厂锅炉给水系统的溶解氧通常需要控制在 ≤7μg/L（部分高压机组≤5μg/L），否则可能导致严重的氧腐蚀问题。

电厂溶氧表测量步骤是怎样进行的？

根据 GB/T 12157-2022 的规定，溶氧表在微量检测时需要严格控制采样环境，以避免空气中的氧气干扰。典型测量流程如下：

1、安装流通池并密封系统

当检测溶解氧浓度 低于200 μg/L 的水样时，需要使用密闭流通池结构，使水样在密闭条件下通过电极，防止空气氧气进入影响测量结果。

2、电极浸入水样

将溶氧电极插入流通池或水样容器中，并检查电极膜表面是否存在气泡。气泡会阻碍氧扩散，从而导致读数偏低。

3、保持稳定流速

国家标准建议水样保持一定流速，以保证氧气持续扩散。常见流量范围：

水样流量 50–200 mL/min

水样压力 ≤0.2 MPa

温度范围 5–50℃

4、读取稳定数据

当仪器显示值稳定后记录数据。若仪器未配置自动温度和气压补偿，需要同步测量环境温度与气压并进行修正。这一过程通常持续 30–60秒 即可得到稳定读数。

电厂为什么必须监测微量溶解氧？

水汽系统中的氧气会引发金属电化学腐蚀。根据 国家能源局《火力发电厂水汽质量标准》相关要求：

锅炉给水 ≤7 μg/L

凝结水 ≤10 μg/L

除氧器出口 ≤7 μg/L

若氧含量长期超标，会产生：

管道和锅炉受热面点蚀

蒸汽系统铁离子含量上升

设备使用寿命缩短 30%–50%

因此，溶氧表被视为电厂水汽监督系统中的关键监测设备。

电厂溶氧监测设备有哪些类型？

根据应用场景不同，电厂一般采用以下两类仪器：

1、便携式溶氧分析仪

适用于现场巡检、实验室比对检测，可对锅炉补给水和凝结水进行临时检测或校准测量。

特点：

内置锂电池供电

携带方便

ppb级微量检测能力

2、在线溶氧监测仪

安装在水汽系统管道上，实现实时连续监测。

优势包括：

数据自动记录

远程监控与报警

支持DCS系统通讯

在现代大型火电厂中，在线监测系统通常作为水汽品质在线监测系统（CEMS）的重要组成部分。

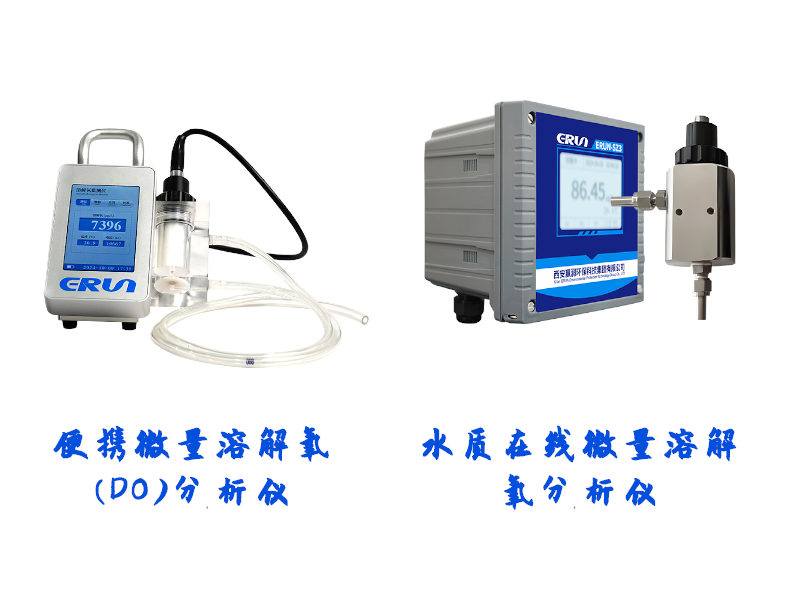

市面上常见的ERUN系列微量溶解氧检测仪是一类专用于工业水质微量溶解氧监测的分析设备，可采用膜法氧电极或荧光法传感技术对水体中的溶解氧进行高精度检测，通过传感器捕捉氧气扩散或荧光猝灭信号并转换为电信号，再经过温度补偿与算法计算得到溶解氧浓度值。该系列仪器测量范围通常为 0–100 μg/L（ppb级）或0–20 mg/L，分辨率可达 0.01 μg/L，可对锅炉给水、蒸汽冷凝水及工业工艺用水中的微量溶解氧进行实时分析与连续监测。ERUN系列既包含ERUN-SP3-A5便携微量溶解氧(DO)分析仪用于现场巡检，也包括ERUN-SZ3-A5水质在线微量溶解氧分析仪用于长期连续监控，能够在火力发电、化工、冶金及环保行业中实现对水体溶解氧的精准测量和运行状态监控，为预防锅炉及管道氧腐蚀提供可靠的数据依据。

随着火电机组容量不断提升以及超超临界机组的广泛应用，水汽品质控制要求越来越严格。微量溶解氧监测技术也正在向更高精度、更快响应和智能化在线监测方向发展。通过高灵敏度电极、自动温度补偿算法以及数据远程传输技术，现代溶氧表能够在 0.01 μg/L 分辨率条件下实现稳定监测，为电厂锅炉系统安全运行提供可靠的数据支持。
