芯片烧录领导者昂科技术在发布全新版本烧录软件的同时，正式宣布进一步拓展兼容芯片的型号覆盖版图，公司旗下核心产品——通用烧录平台AP8000，目前已实现与旺宏电子的串行NOR闪存MX25R4035F的全面适配。

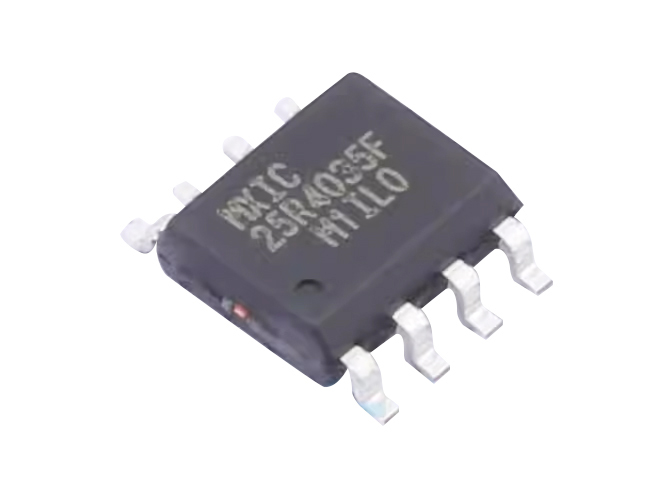

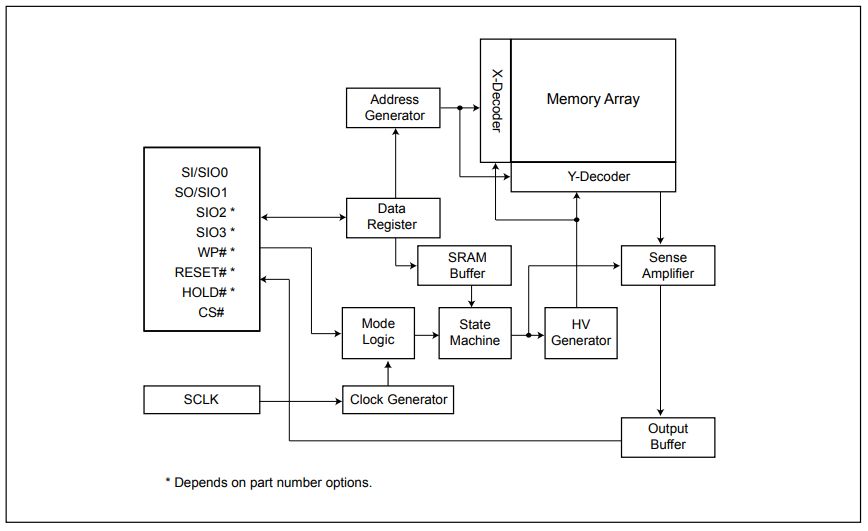

MX25R4035F为4Mb容量的串行NOR闪存，内部默认配置为524,288×8位。工作于四I/O模式时，存储结构可切换为1,048,576×4位或2,097,152×2位。

MX25R4035F搭载串行外设接口及专用软件协议，单I/O模式下可通过简易三线总线实现操作，三线总线包含时钟输入(SCLK)、串行数据输入(SI)、串行数据输出(SO)三路信号，通过片选输入(CS#)可使能器件的串行访问功能。工作于双I/O读取模式时，SI引脚与SO引脚将切换为SIO0、SIO1引脚，用于地址/虚拟位输入及数据输出；工作于四I/O读取模式时，SI、SO、WP#、RESET#/HOLD#引脚将分别切换为SIO0、SIO1、SIO2、SIO3引脚，实现地址/虚拟位输入与数据输出的功能。

MX25R4035F搭载旺宏专属的串行多I/O(MXSMIO®)技术，支持全芯片连续读取操作。当器件接收到编程/擦除指令后，将自动执行编程/擦除算法，完成指定页、扇区/块地址的编程/擦除操作，并对操作结果进行校验。编程指令支持按字节、按页(256字节)或按字执行；擦除指令支持按4KB扇区、32KB块、64KB块执行，也可执行整片擦除操作。为提升用户接口适配性，器件内置状态寄存器，用于实时反馈芯片工作状态。用户可发送状态读取指令，通过忙状态位(WIP)检测编程或擦除操作的完成状态。MX25R4035F配备高级安全保护功能，进一步强化存储保护与数据安全特性。

MX25R4035F采用旺宏自主研发的存储单元技术，即使经过10万次编程/擦除循环，仍能实现存储数据的稳定保存。‌‌‌‌‌

特征

• 通用特性

– 支持串行外设接口（SPI）——模式0与模式3

– 存储结构可切换：4194304×1位；双I/O模式下为2097152×2位；四I/O模式下为 1048576×4位

– 扇 /块划分灵活：均为4KB独立扇区，或均为32KB/64KB独立块

– 所有块均可单独执行擦除操作

– 单电源供电工作模式

– 工作电压：读、擦除、编程操作均为1.65V~3.6V

– 闩锁保护：在-1V至Vcc+1V电压范围内，抗闩锁能力达100mA

• 性能参数

– 高性能读写

– 高速读取能力

– 单I/O模式：108MHz时钟，8个虚拟周期

– 双I/O模式：104MHz时钟，4个虚拟周期，等效速率208MHz

– 四I/O模式：104MHz时钟，2+4个虚拟周期，等效速率416MHz

– 编程/擦除速度快

– 支持8/16/32/64字节回绕突发读取模式

– 超低功耗

– 擦 /编程循环次数：最低10万次

– 数据保存期限：20年

• 软件特性

– 输入数据格式

– 1字节指令编码

– 高级安全保护功能

– 块锁定保护

– 状态位BP0~BP3可通过软件配置，定义受保护区域范围，抵御非法编程/擦除指令

– 额外8K位加密一次性可编程（OTP）区域

– 内置唯一标识（UID）

– 原厂默认锁定（可识别），支持客户自主锁定

– 自动擦除/自动编程算法

– 自动对选定扇区/块执行擦除操作，并对数据进行校验

– 内置算法自动控制编程脉冲宽度，对选定页完成自动编程与数据校验（待编程的任意页，需先执行擦除操作至擦除状态）

– 状态寄存器功能

– 指令复位功能

– 编程/擦除挂起与恢复功能

– 电子标识读取

– 支持JEDEC标准：1字节厂商ID、2字节器件ID

– RES指令：读取1字节器件 ID

– REMS 指令：读取1字节厂商ID+1字节器件ID

– 支持串行闪存可发现参数（SFDP）模式

– 支持唯一标识（UID）读取（详细信息请咨询旺宏当地销售）

• 硬件特性

– SCLK时钟输入端

– 串行时钟输入

– SI/SIO0引脚

– 串行数据输入；双I/O/ 四I/O读取模式下为串行数据输入/输出

– SO/SIO1引脚

– 串行数据输出；双I/O/四I/O读取模式下为串行数据输入/输出

– WP#/SIO2引脚

– 硬件写保护；四I/O读取模式下为串行数据输入/输出

– RESET#/SIO3 * 或 HOLD#/SIO3 * 引脚

– 硬件复位引脚；或四I/O读取模式下为串行数据输入/输出

– 保持（HOLD）功能：无需取消片选，即可暂停器件工作；或四I/O读取模式下为串行数据输入/输出

– 功能取决于器件型号选型

• 封装形式

– 8引脚小外形封装（SOP）：150密耳/200密耳

– 8焊盘超小型无引脚封装（USON）：2×3mm

– 8焊盘宽体无引脚封装（WSON）：6×5mm

– 8焊球晶圆级芯片尺寸封装（WLCSP）：3-2-3焊球阵列

– 全系列产品均符合RoHS指令，且为无卤产品

昂科技术自主研发的AP8000万用烧录器，已成为行业内具有标杆意义的专业烧录解决方案。该设备支持灵活可调的一拖一及一拖八配置模式，并提供在线、离线双工作模式，尤其针对eMMC、UFS等存储芯片开发了专属烧录方案，可全面覆盖旺宏电子全系列芯片的裸片离线烧录与在板烧录需求。AP8000采用主机、底板、适配座三大核心模块的创新模块化设计，赋予设备出色的兼容性与扩展能力。作为通用型烧录平台，其不仅能适配市场上各类可编程芯片，更以稳定高效的性能表现，成为昂科自动化批量烧录设备IPS5800S的核心组件，可高效处理大规模芯片烧录任务，满足量产需求。

AP8000主机具备灵活的连接方式，同时配备USB和NET接口，可实现多台编程器的便捷组网。通过组网功能，用户能够轻松实现多台编程器的同步控制，高效开展并行烧录作业。在安全性方面，主机内置智能安全保护电路，可实时监测芯片放置状态与电路连接情况，一旦检测到芯片反插、短路等异常，将立即触发断电保护机制，全方位守护芯片和编程器的安全运行。主机内部搭载高速FPGA芯片，大幅提升数据传输与处理效率，确保烧录过程流畅高效。为增强使用便捷性，主机背部设置SD卡槽，用户只需将PC端生成的工程文件存储至SD卡，并插入卡槽，即可通过编程器实体按键完成文件选择、加载与烧录操作，实现脱离PC的独立运行。这一设计不仅降低了对计算机硬件配置的依赖，还简化了工作环境搭建流程，显著提升操作灵活性。

在扩展性与兼容性上，AP8000采用底板与适配板模块化组合设计，有效拓展主机功能边界。目前，该设备已实现对全主流半导体厂商产品的支持，覆盖SK hynix, Micron, SANDISK, ASR, Kingston等知名品牌。其支持器件类型广泛，涵盖NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多种行业标准文件格式，为用户提供一站式、全场景的芯片烧录解决方案。
