梯姆肯环块磨损试验机（Timken Ring and Block Wear Testing Machine）是一种用于评估润滑剂和材料在滑动摩擦条件下性能的试验设备。它通过模拟实际工况中的摩擦和磨损过程，为润滑剂的开发、材料的选择和产品设计提供实验依据。

一、工作原理

梯姆肯试验机采用线接触滑动摩擦的方式，其核心部件包括：

主动件：标准旋转圆环（试环），通常由钢材制成。

被动件：固定不动的标准尺寸矩形块（试块），材质可为金属或非金属。

试验时，试环以一定转速旋转，试块在载荷作用下与试环表面接触，形成线接触摩擦副。通过测量以下参数评估性能：

磨痕宽度：试块表面因摩擦产生的条形磨痕宽度，反映磨损程度。

摩擦力：摩擦副间产生的阻力，用于计算摩擦系数。

承载能力：润滑剂在油膜破裂前能承受的最大载荷（OK值），或导致刮伤的最小载荷（刮伤值）。

二、主要功能

润滑剂性能评估：

测定润滑油、润滑脂及固体润滑膜的极压性能（OK值）和抗擦伤性能。

适用于中高汽车齿轮油、工业润滑剂等的模拟评定。

材料耐磨性测试：

评估金属（如钢、铝合金）和非金属材料（如尼龙、塑料）在滑动摩擦下的耐磨性能。

通过试验前后试件的重量、尺寸变化及磨痕形貌分析磨损机制。

摩擦系数测定：

通过杠杆系统直接测量摩擦力，结合载荷和几何参数计算摩擦系数。

可研究不同工况（载荷、速度、温度）对摩擦系数的影响。

梯姆肯环块磨损试验机

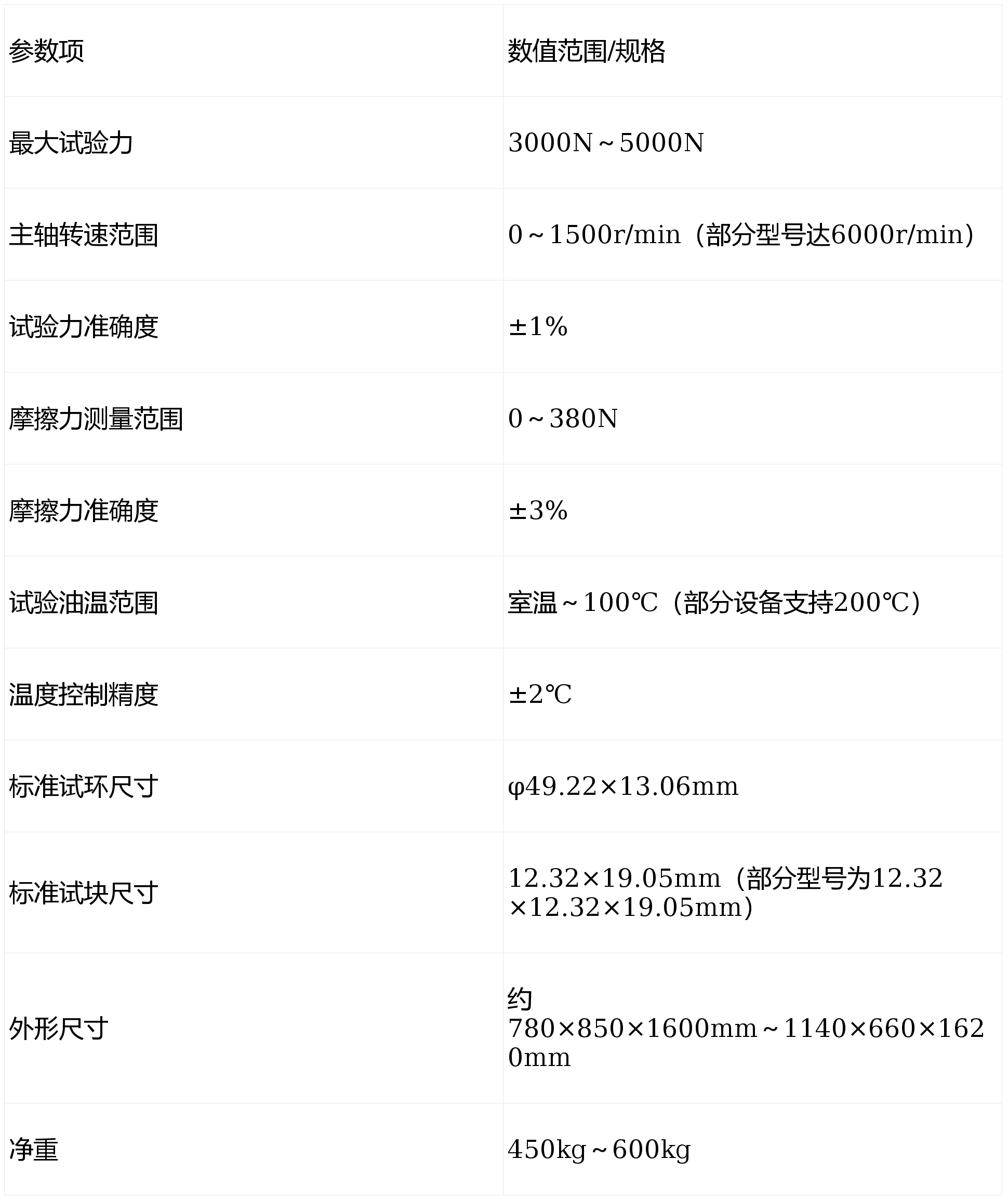

三、技术参数（以典型设备为例）

四、应用领域

石油化工：润滑剂研发、质量检测（如齿轮油、液压油）。

交通运输：汽车、航空领域零部件的耐磨性评估。

钢铁冶金：金属材料表面处理工艺验证。

高等院校/科研机构：摩擦学研究、新材料开发。

其他行业：涂料、涂层、轴承、密封件等性能测试。

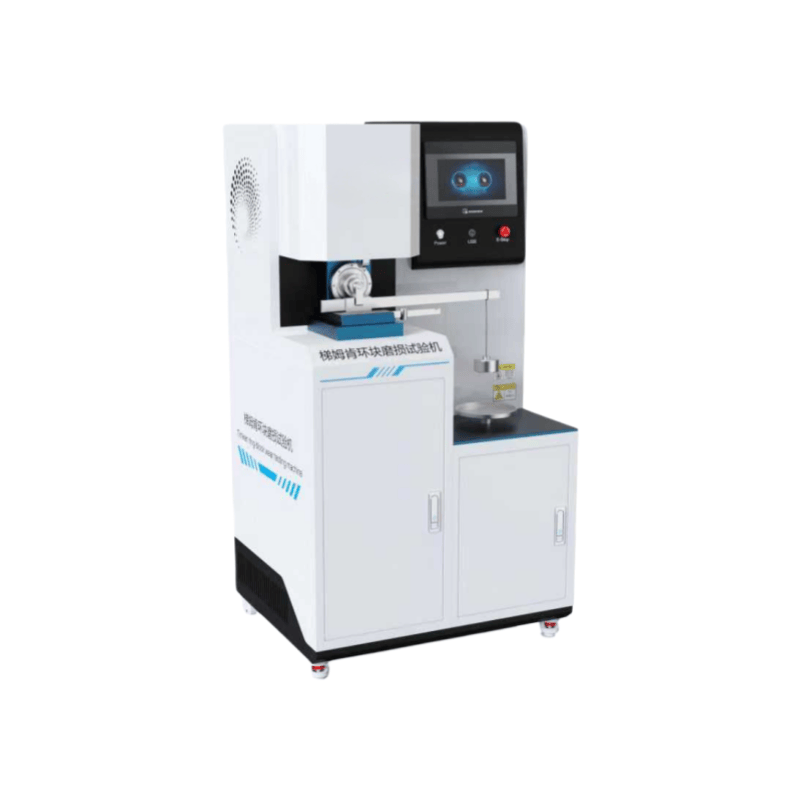

梯姆肯环块磨损试验机

五、符合标准

GB/T 11144-2007：《润滑液极压性能测定法（梯姆肯法）》

SH/T 0203-2014：《润滑脂极压性能测定法（梯姆肯试验机法）》

ASTM D2509、ASTM D2782：国际通用润滑剂测试标准。

六、设备特点

高精度控制：采用交流电机变频调速、伺服电机加载，确保试验参数稳定。

一体化设计：集成计算机、软件、工业控制模块，实现数据实时采集与曲线绘制。

操作便捷：单元化参数设置、自动给脂装置、透明油腔观察窗。

安全可靠：符合人机工程学设计，具备过载保护、紧急停机功能。

七、典型试验流程

试样准备：按标准加工试环和试块，清洁表面。

设备预热：将试样预热至规定温度（如37.8℃±2.8℃）。

参数设置：输入载荷、转速、试验时间等参数。

启动试验：主轴旋转，逐步加载至设定值，记录摩擦力、温度等数据。

结果分析：测量磨痕宽度，计算OK值、刮伤值及摩擦系数。

清理设备：试验结束后，清洁试样和油腔，准备下一次试验。
