文章由上海傲颖智能科技有限公司提供

人造板表面耐水蒸气性能测定装置是用于评估人造板表面装饰层抵抗高温水蒸气侵蚀能力的专用设备，其核心功能是通过模拟湿热环境，检测试件表面是否出现鼓泡、开裂、变色、失光等缺陷。以下是该装置的关键信息梳理：

中国标准GB/T 17657-2022：规定了人造板及饰面人造板表面耐水蒸气性能的测试方法（如4.38条款），适用于三聚氰胺浸渍纸、油漆涂层、PVC薄膜等饰面材料。

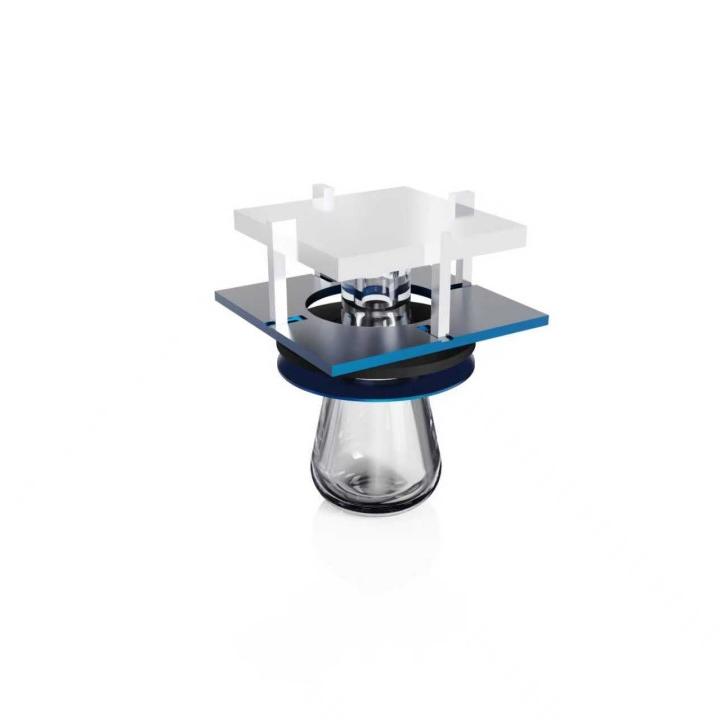

核心部件水蒸气发生器：通常为三角烧瓶（250mL，瓶口直径50mm）或铜制容器，通过加热产生沸腾水蒸气。试件架与隔热垫：固定试件并防止加热源直接接触表面，确保水蒸气仅作用于试件中心区域。加热单元：电热炉或其他热源，控制水温至100℃（沸水状态）。辅助工具：脱脂纱布、手持式放大镜（6倍）、计时器、温度传感器。

测试流程试件制备：从无缺陷板材上切割100mm×100mm试件，在标准环境（23℃±2℃，50%±5%RH）中平衡24小时。水蒸气作用：将试件装饰面朝下放置在烧瓶上，沸水蒸气熏蒸1小时（或按标准调整时间）。冷却与观察：移开试件，擦干表面水分，室温下放置24小时后，用放大镜检验表面变化并记录缺陷等级。

温度控制：水温需稳定在100℃±2℃，确保水蒸气饱和度。

作用距离：水蒸气出口与试件表面距离为20mm±2mm，避免距离过近导致局部过热。

时间精度：计时误差≤±1秒，保证测试重复性。

评级体系：按GB/T 17657-2022分为5级（5级最优），依据表面缺陷（如鼓泡直径、变色程度）评定。

室内家具：评估橱柜、浴室柜等在高温高湿环境下的表面稳定性。

建筑装饰：检测墙面板、地板等在湿热条件下的耐久性。

厨房用品：验证台面材料抵抗热锅盖或蒸汽侵蚀的能力。
