昂科烧录器支持ST意法半导体的主流微控制器STM32C071CBU6N

芯片烧录领导者昂科技术在推出全新版烧录软件之际,同步宣布进一步扩大兼容芯片的型号覆盖范围。值得一提的是,其旗下的通用烧录

芯片烧录领导者昂科技术在推出全新版烧录软件之际,同步宣布进一步扩大兼容芯片的型号覆盖范围。值得一提的是,其旗下的通用烧录平台AP8000,现已完成与意法半导体的主流微控制器STM32C071CBU6N的全面适配,将为相关领域客户提供高效且稳定的专业烧录解决方案。

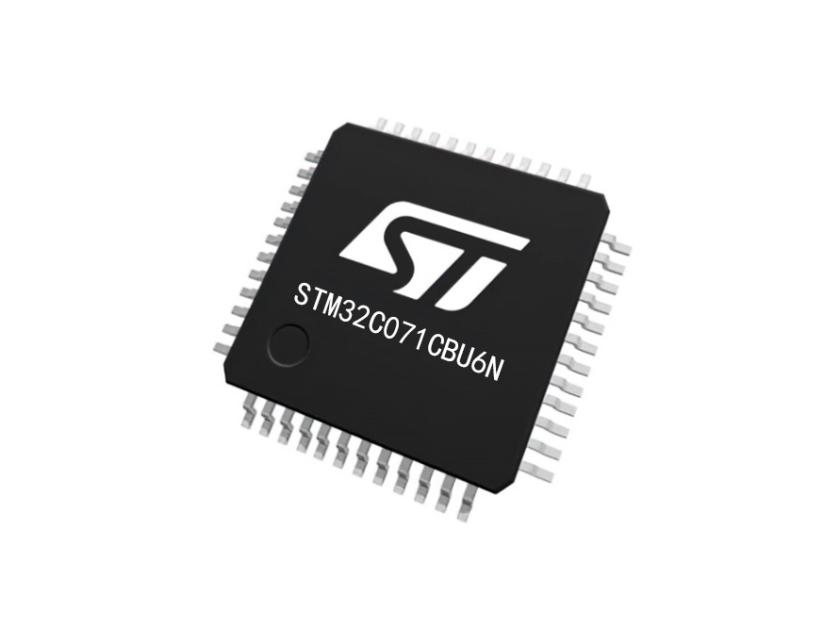

STM32C071CBU6N主流微控制器基于工作频率可达48MHz的高性能Arm® Cortex®-M0+ 32位RISC内核,具有高集成度,适合消费、工业和家电领域的各类应用,也能充分满足物联网(IoT)解决方案的需求。

STM32C071CBU6N集成了存储器保护单元(MPU)、高速嵌入式存储器(24KB SRAM和高达128KB的Flash程序存储器,后者带读写保护功能、专有代码保护功能和安全区域)、DMA、丰富的系统功能、增强型I/O与外设。器件提供了多种标准通信接口(2个I2C、2个SPI/1个I2S、1个全速USB和2个USART)、1个具有多达19通道的12位ADC(2.5Msps)、1个低功耗RTC、1个高级控制PWM定时器、4个通用16位定时器、1个32位通用定时器、2个看门狗定时器和1个SysTick定时器。

STM32C071CBU6N可在-40°C至125°C的环境温度和2.0V至3.6V的电源电压下工作。经过优化的动态功耗与省电模式相结合,轻松打造低功耗应用设计。

STM32C071CBU6N提供19引脚至64引脚的不同封装规格。

所有功能

• 包含意法半导体先进专利技术

• 内核:Arm®32位Cortex®-M0+ CPU,频率可达48MHz

• 工作温度:-40°C至85°C/105°C/125°C

• 存储器

– 高达128KB的Flash存储器,带保护功能和安全区域

– 24KB的SRAM,支持硬件奇偶校验

• CRC计算单元

• 复位和电源管理

– 电压范围:2.0V至3.6V

– 独立的I/O电源引脚(1.65V至3.6V)

– 上电/掉电复位(POR/PDR)

– 可编程欠压复位(BOR)

– 低功耗模式:睡眠、停止、待机、关断

• 时钟管理

– 4MHz至48MHz晶振

– 带校准功能的32kHz晶振

– 内置48MHz RC振荡器(±1%)

– 内部48MHz RC振荡器,带时钟恢复系统

– 内置32kHz RC振荡器(±5%)

• 高速I/O端口多达61个

– 所有端口均可映射到外部中断向量

– 所有均为5V耐压

• 支持灵活映射的5通道DMA控制器

• 12位0.4 µs ADC(多达19个外部通道)

转换范围:0V到3.6V

• 9个定时器:1个用于高级电机控制的16位定时器、1个32位定时器、4个16位通用定时器、2个看门狗定时器和1个SysTick定时器

• 支持警报功能的日历RTC

• 通信接口

– 2个I2C总线接口,通过额外的恒流源支持极速模式(1Mbit/s),其中一个支持SMBus/PMBus™以及从停止模式唤醒功能

– 2个USART,支持主/从同步SPI;其中1个支持ISO7816接口、LIN、IrDA功能、自动波特率检测和唤醒功能

– 2个SPI(24Mbit/s),具有4至16位可编程位帧,其中一个与I²S接口复用;通过USART提供2个额外SPI

• USB 2.0 FS器件(无晶振)和主控制器

• 开发支持:串行线调试(SWD)

• 96位唯一ID

• 所有封装均符合ECOPACK 2标准

内部框图

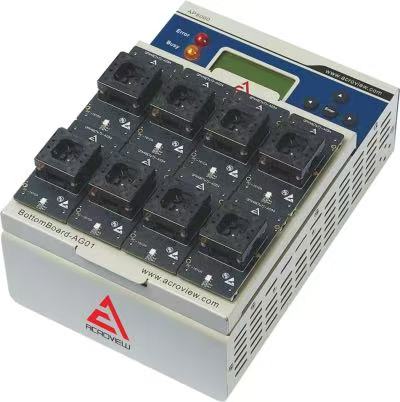

昂科技术自主研发的AP8000万用烧录器,已成为行业内具有标杆意义的专业烧录解决方案。该设备支持灵活可调的一拖一及一拖八配置模式,并提供在线、离线双工作模式,尤其针对eMMC、UFS等存储芯片开发了专属烧录方案,可全面覆盖意法半导体全系列芯片的裸片离线烧录与在板烧录需求。AP8000采用主机、底板、适配座三大核心模块的创新模块化设计,赋予设备出色的兼容性与扩展能力。作为通用型烧录平台,其不仅能适配市场上各类可编程芯片,更以稳定高效的性能表现,成为昂科自动化批量烧录设备IPS5800S的核心组件,可高效处理大规模芯片烧录任务,满足量产需求。

AP8000主机具备灵活的连接方式,同时配备USB和NET接口,可实现多台编程器的便捷组网。通过组网功能,用户能够轻松实现多台编程器的同步控制,高效开展并行烧录作业。在安全性方面,主机内置智能安全保护电路,可实时监测芯片放置状态与电路连接情况,一旦检测到芯片反插、短路等异常,将立即触发断电保护机制,全方位守护芯片和编程器的安全运行。主机内部搭载高速FPGA芯片,大幅提升数据传输与处理效率,确保烧录过程流畅高效。为增强使用便捷性,主机背部设置SD卡槽,用户只需将PC端生成的工程文件存储至SD卡,并插入卡槽,即可通过编程器实体按键完成文件选择、加载与烧录操作,实现脱离PC的独立运行。这一设计不仅降低了对计算机硬件配置的依赖,还简化了工作环境搭建流程,显著提升操作灵活性。

在扩展性与兼容性上,AP8000采用底板与适配板模块化组合设计,有效拓展主机功能边界。目前,该设备已实现对全主流半导体厂商产品的支持,覆盖HAAWKING, XHSC, ZHIXIN, SAMSUNG, KIOXIA等知名品牌。其支持器件类型广泛,涵盖NAND, NOR, MCU, CPLD, FPGA, EMMC等,并全面兼容Intel Hex, Motorola S, Binary, POF等多种行业标准文件格式,为用户提供一站式、全场景的芯片烧录解决方案。
