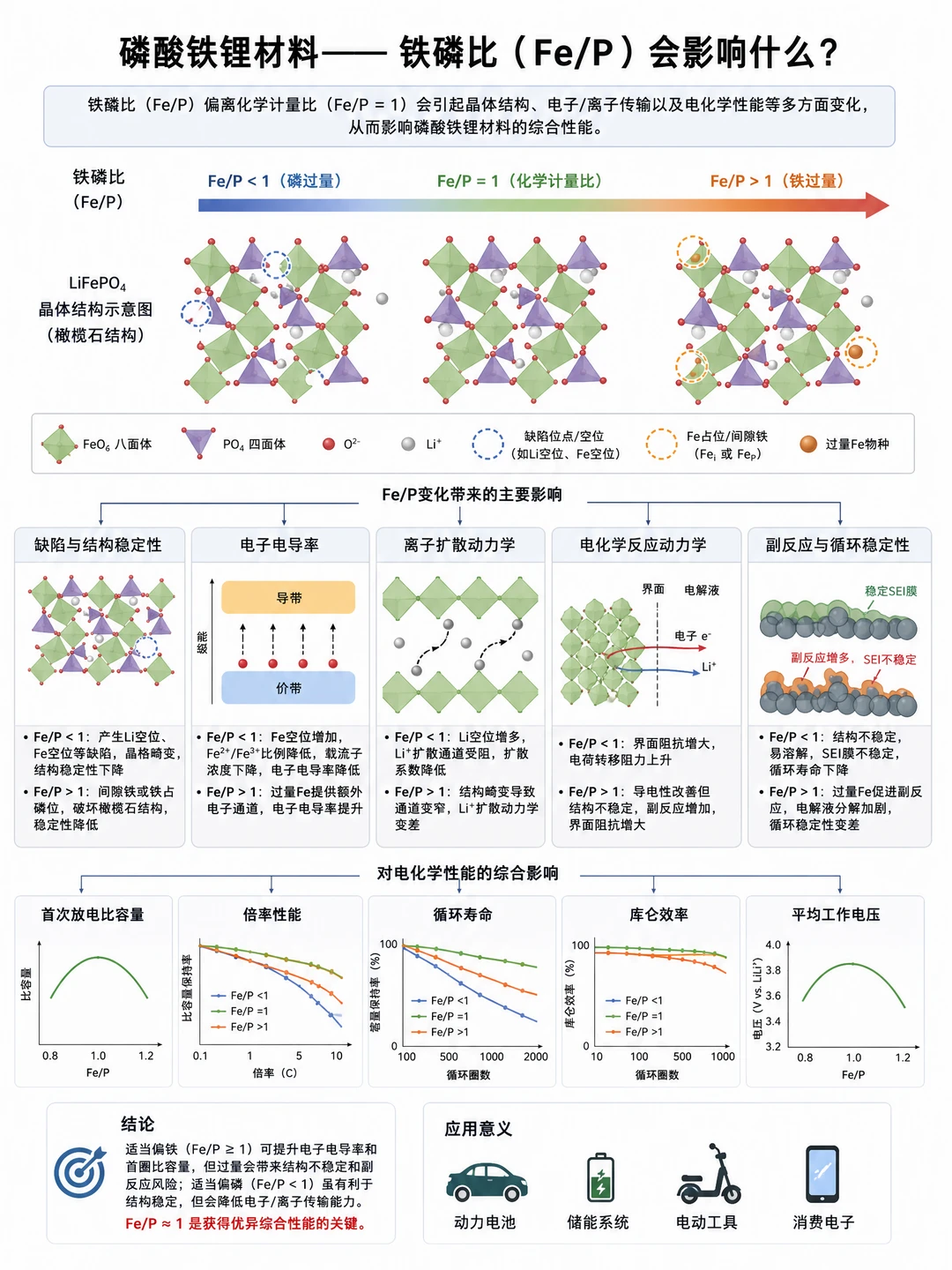

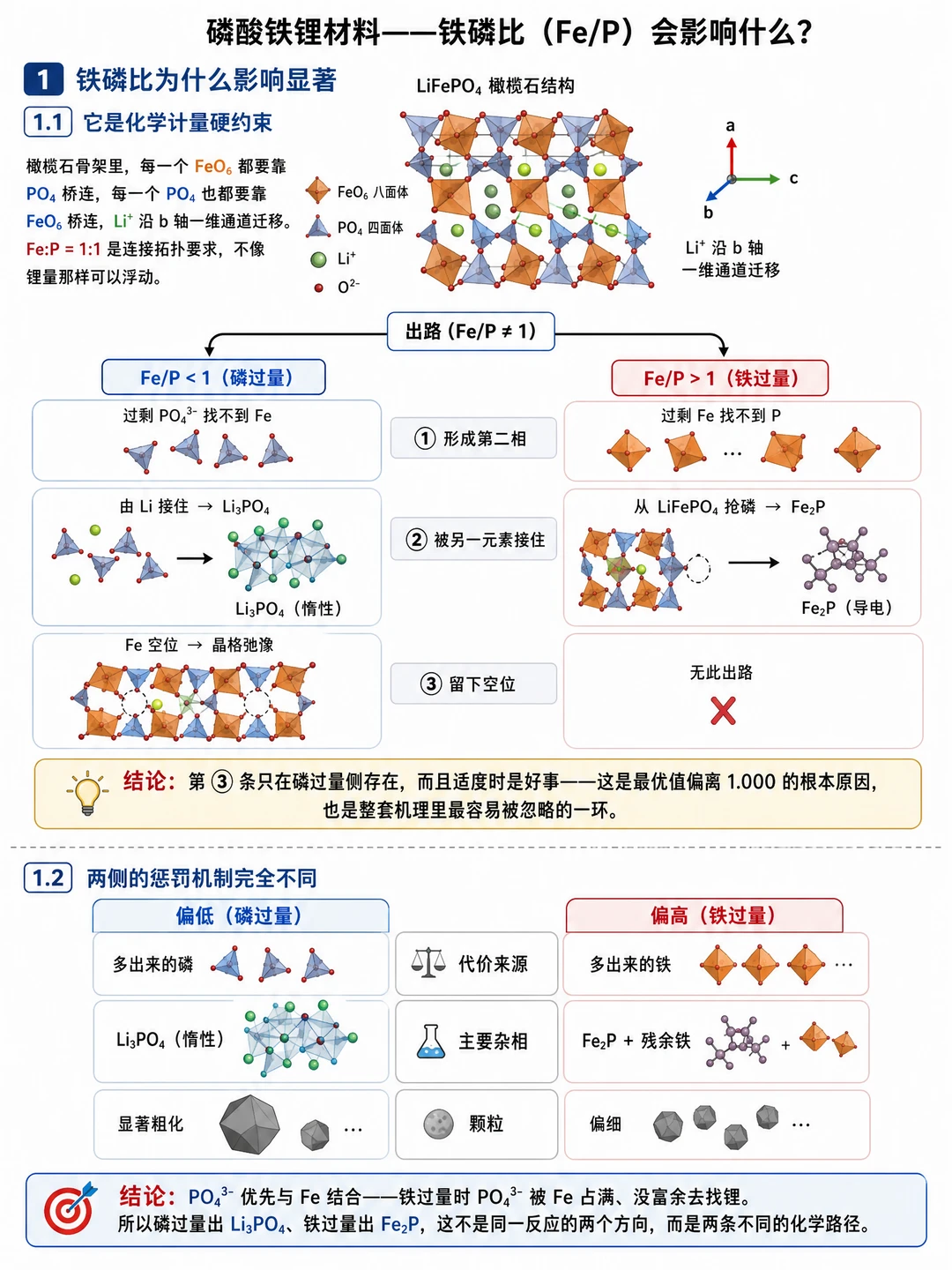

✨一句话结论： Fe/P影响大，根子在化学计量硬约束——FeO₆八面体与PO₄四面体必须成对桥连，偏离1就凭空多出一个“多余的原子”，
✨它只有三条出路：成杂相／被锂接住／留空位。

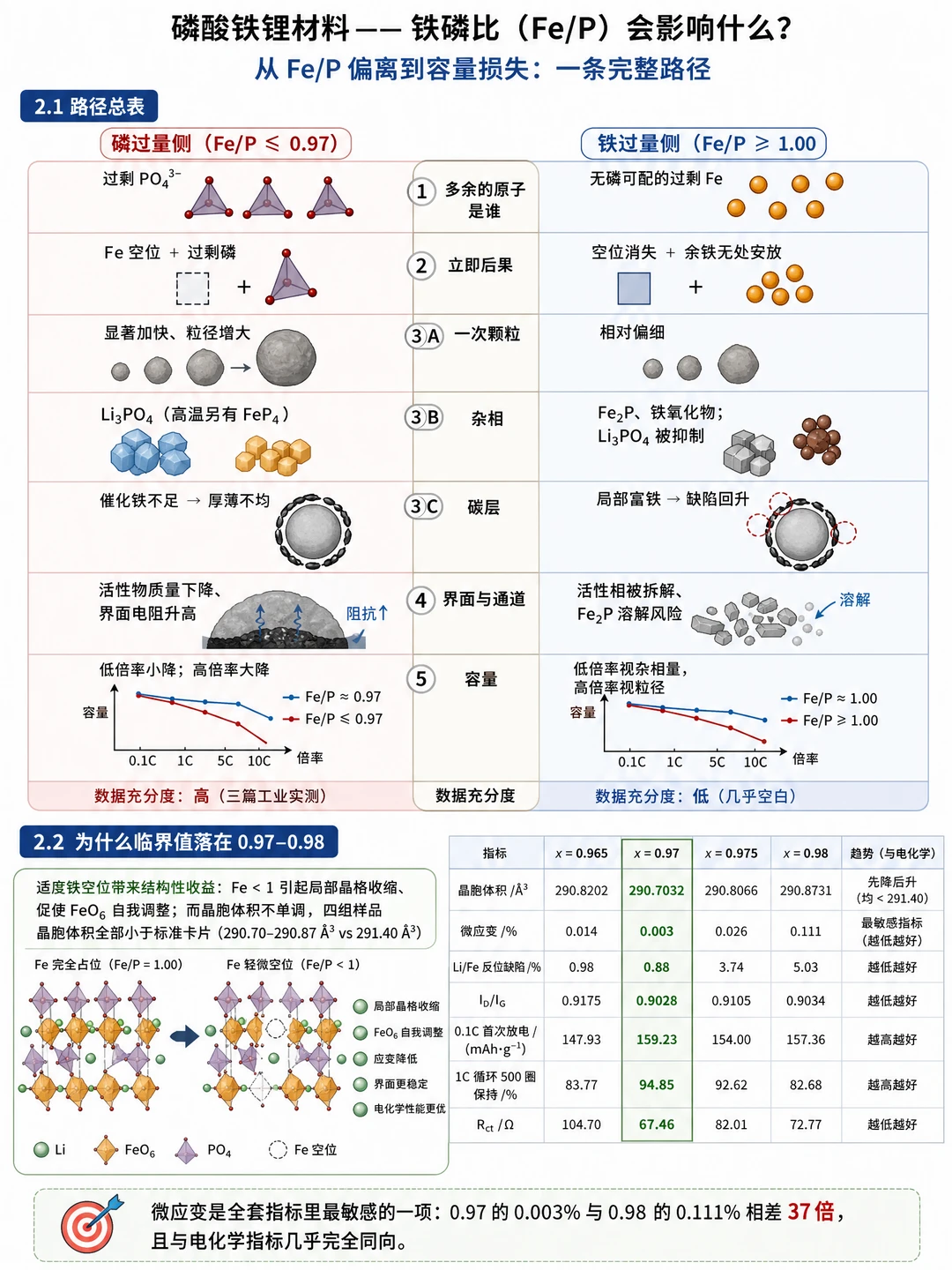

一、两侧的惩罚机制完全不同
⚖️磷过量侧（Fe/P ≲ 0.97）
多余的PO₄³⁻找不到Fe配对 → 形成Fe空位
过剩磷被Li接住 → 生成惰性Li₃PO₄
一次颗粒显著粗化
催化铁不足 → 碳层厚薄不均
结果：活性物质量下降、界面电阻升高
⚖️铁过量侧（Fe/P ≳ 1.00）
多余的Fe找不到P配对 → 空位消失、余铁无处安放
生成Fe₂P＋铁氧化物，反而抑制Li₃PO₄
颗粒相对偏细
局部富铁 → 碳层缺陷回升，还有Fe₂P溶解风险
⚠️ 注意：这不是同一反应的两个方向，而是两条不同的化学路径。
🎯 二、临界值落在0.97–0.98，这里是性能最优区
🔬 三、颗粒大小：比杂相更早起作用

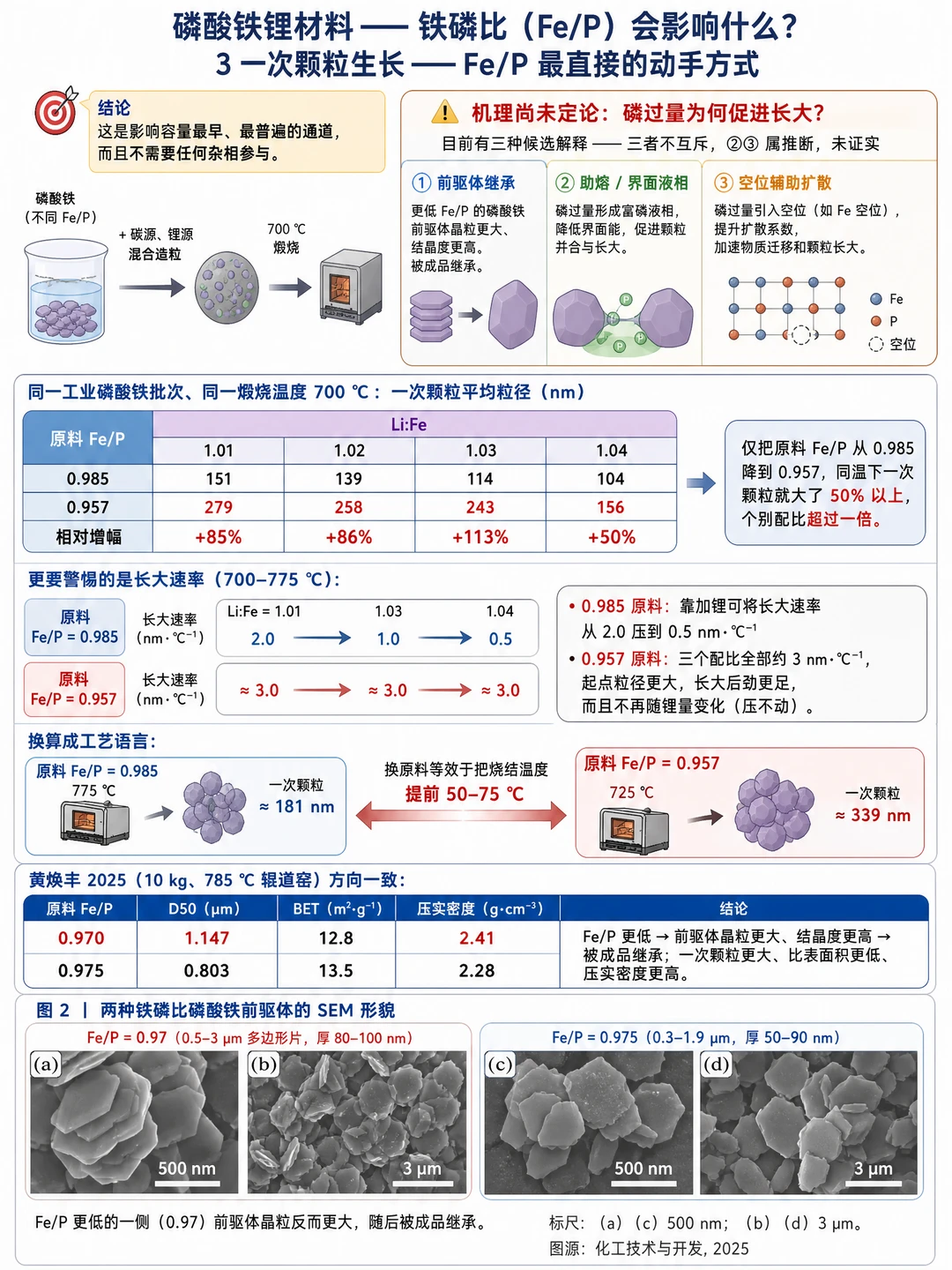

同一工业磷酸铁批次、同一700℃煅烧： 仅把原料Fe/P从0.985降到0.957，一次颗粒平均粒径就大了50%以上，个别配比直接翻倍。
换算成工艺语言👇
⏳低Fe/P原料在725℃就能长到339nm，已经超过高Fe/P原料在775℃的181nm——相当于把烧结温度提前了50–75℃🌡️。
⏳这也是低Fe/P侧高倍率容量大跌的核心原因：LFP是一维扩散，颗粒翻倍，扩散时间变四倍。

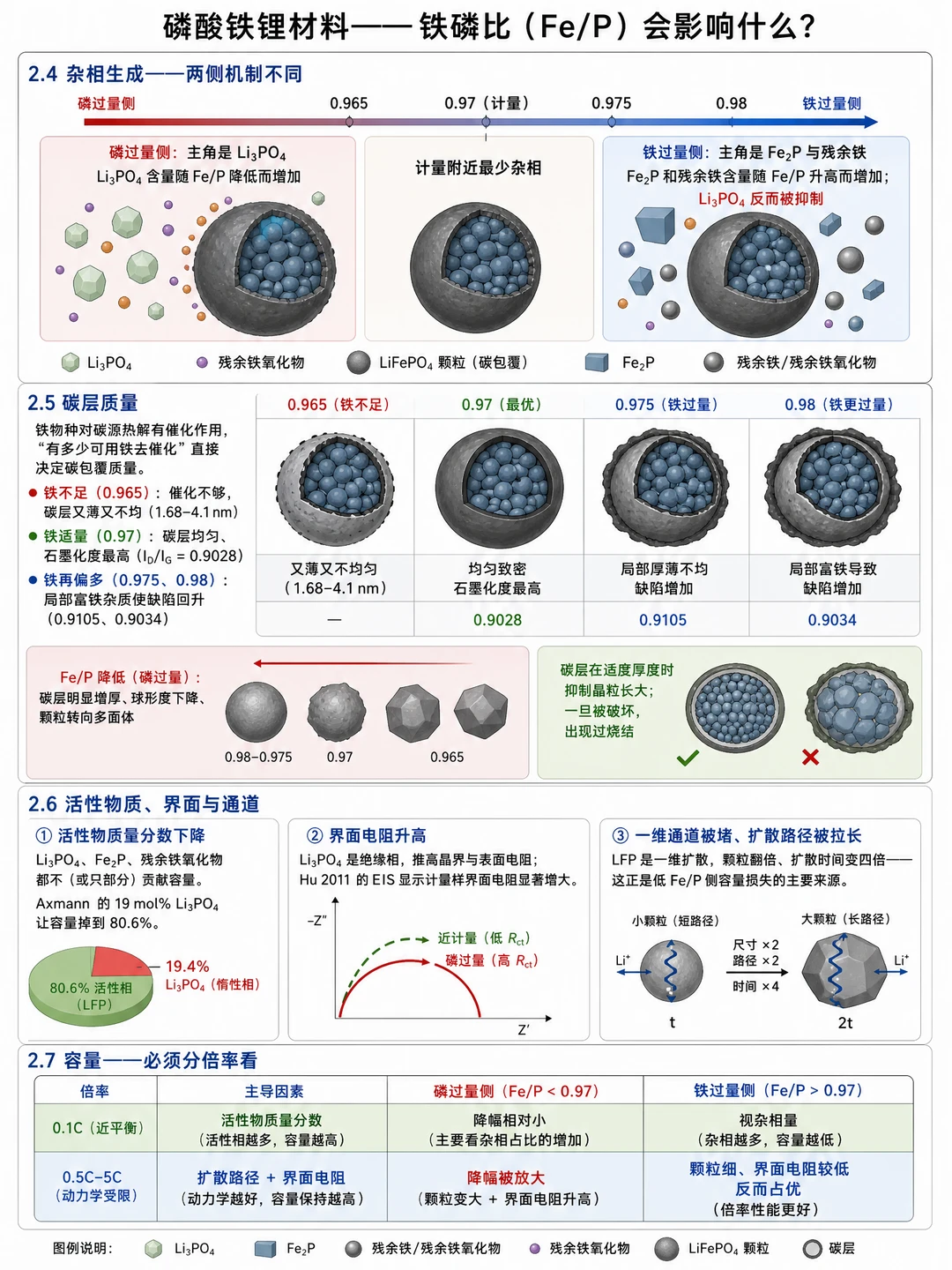

🖤 四、碳层质量也是非单调的，峰位同样在0.97附近
铁物种对碳源热解有催化作用，所以“有多少可用铁”直接决定包覆质量：
铁不足（0.965）→ 催化不够，碳层又薄又不均
铁适量（0.97）→ 碳层均匀，石墨化度最高
铁过量（0.975/0.98）→ 局部富铁杂质，缺陷回升
⚡ 五、容量必须分倍率看，别一概而论
0.1C低倍率：由活性物质量分数主导，磷过量侧降幅相对小，铁过量侧看杂相量
0.5C–5C高倍率：由扩散路径＋界面电阻主导，磷过量侧因颗粒粗化降幅被放大，铁过量侧反而因颗粒细占优🏃
💡 写在最后
Fe/P不是简单的配比调整，每一个0.01的浮动，都对应着一条完整的性能变化链条🔗。找到最适合自己工艺的临界值，才能做出性能最优的磷酸铁锂。
