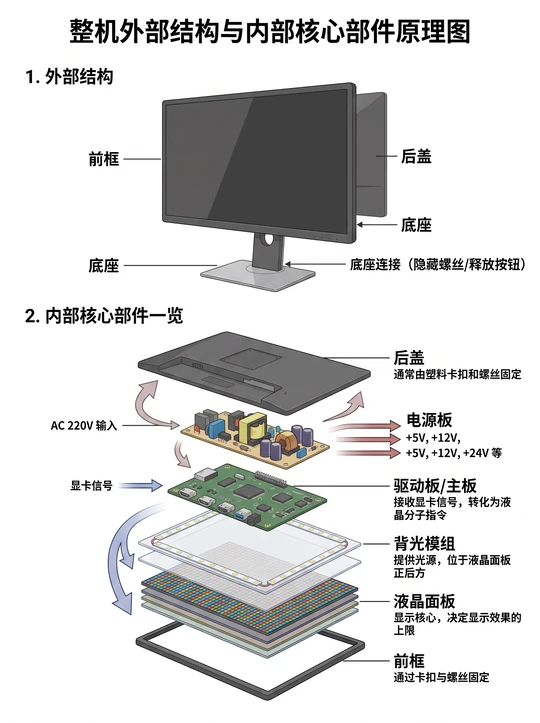

🧱 整机三大模块
拆开显示器后盖，核心就三块：
液晶面板：显示核心，决定画面上限
背光模组：提供光源，没有它屏幕就是黑的
驱动/电源电路：大脑+心脏，负责信号处理和供电

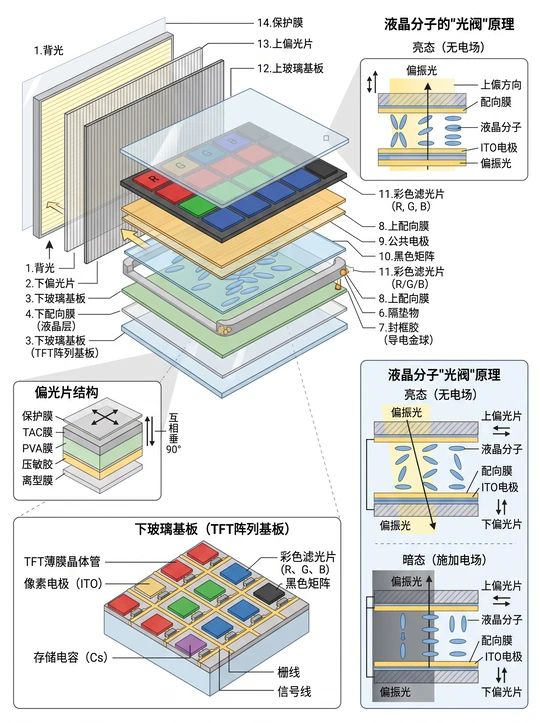

🥪 液晶面板——精密"三明治"
这是显示器最核心的部分，由多层材料精密堆叠：
🔹 偏光片：上下各一片，偏振方向垂直90°，控制光线通断，是明暗对比的关键
🔹 彩色滤光片（CF基板）：红🔴绿🟢蓝🔵三色子像素排列，把白光变成你看到的彩色画面
🔹 液晶层：仅3~5μm厚！液晶分子像一个个微型"光阀"——通电偏转控制光线通过量，实现灰阶显示
🔹 TFT阵列基板：每个子像素对应一个微型晶体管开关，数百万个开关协同工作，精确控制每个像素的亮度
🔹 配向膜+隔垫物+封框胶：维持液晶分子规则排列、保持均匀间距、密封防漏

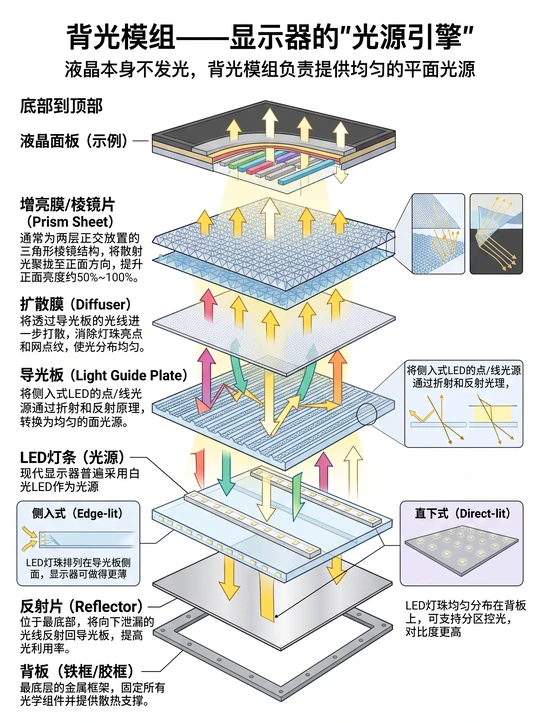

💡 背光模组——光源引擎
液晶本身不发光，全靠背光模组"打光"：
LED灯条：侧入式（更薄）或直下式（支持分区控光，对比度更高）
导光板：把点光源变成均匀面光源
扩散膜：打散光线，消除亮点
增亮膜：两层棱镜片把光聚到正面，亮度提升50%~100% ✨

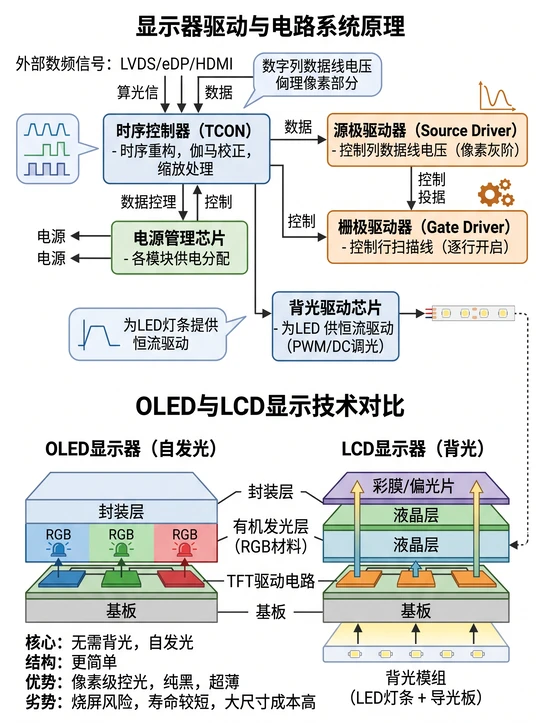

🧠 驱动电路——显示器的大脑
TCON时序控制器：接收HDMI/DP信号，完成时序重构和伽马校正
源极驱动器：控制每列像素的灰阶电压
栅极驱动器：逐行扫描开启像素
电源管理：把220V交流电变成各模块需要的低压直流电⚡
💎 OLED vs LCD 有啥不同？
OLED每个像素自己发光，不需要背光层，结构更简单，能实现像素级控光和真正的纯黑🖤，但存在烧屏风险、大尺寸成本高。LCD则靠背光+液晶调光，技术成熟、性价比高。
